Chint DZ47-60 Miniaturowy wyłącznik automatyczny 6 ~ 63A, 80 ~ 125A, 1P, 2P, 3P, 4P do ochrony obwodu AC220, 230V, 240V
Szczegóły produktu
| Modelu: | DZ47–60 | Polak (i): | 1,2,3,4,1P + N |
|---|---|---|---|
| Wolt: | 1P, 2P-220/230 / 240V, 3P, 4P-380 ~ 415 V. | Hz: | 50 ~ 60 Hz |
| Fazy: | 1/3 | standardowe: | EN / IEC60898, IEC60947 |
| Orzecznictwo: | CCC, CE, GS etc. | Zdolność wyłączania: | Ics = Icn = 6000 A, 4500 A. |
| Krzywa termiczna: | B, C, D. | Obudowa: | Nylon PA6 nadaje się do recyklingu |
| Okablowanie: | listwa zaciskowa, kanał szyny zbiorczej itp. IP20B | Ochrona przed porażeniem elektrycznym: | Klasa II |
| Życie mechaniczne: | 10 000 | <title>: | 5000 |
| Podkreślić |
wyłącznik kompaktowy,wyłącznik elektryczny |
||
Opis produktu
CHINT Made In China
AC Użyj miniaturowych wyłączników automatycznych 6 ~ 63 A, 80 ~ 125 A,
Wyłączniki nadprądowe do obwodów prądu przemiennego, oferujące ochronę instalacji rozdzielczej zacisków

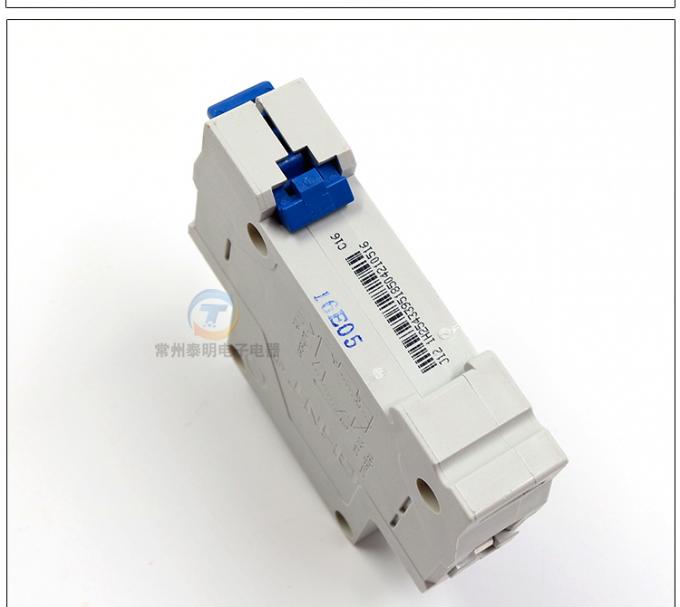

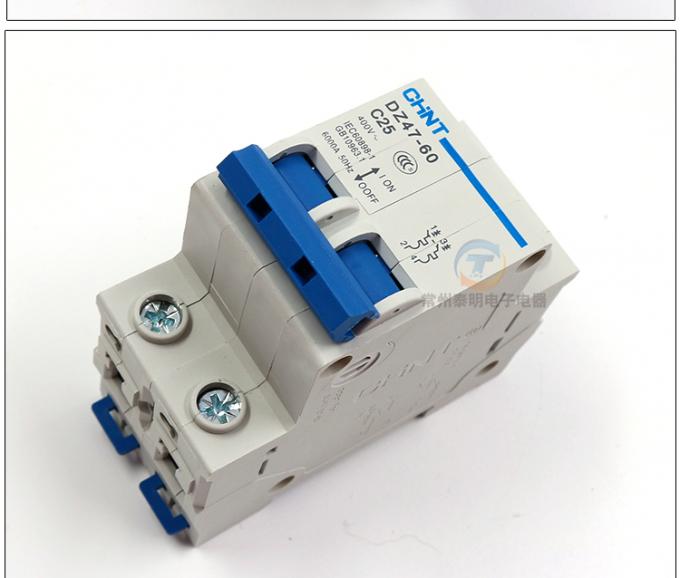

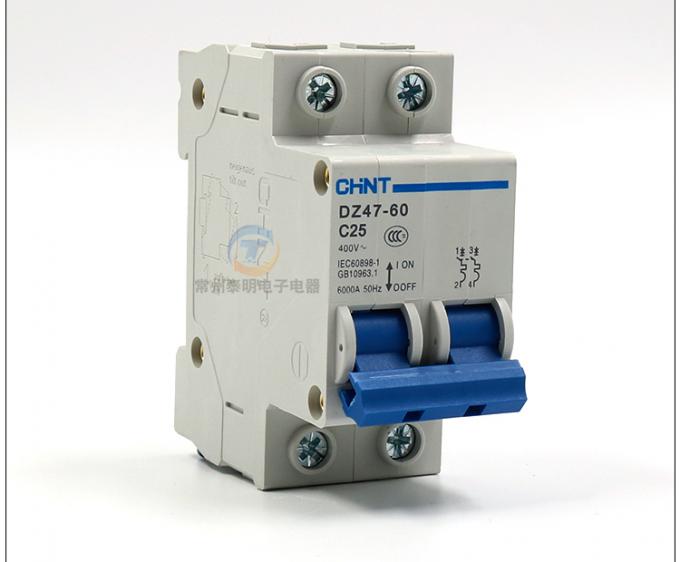

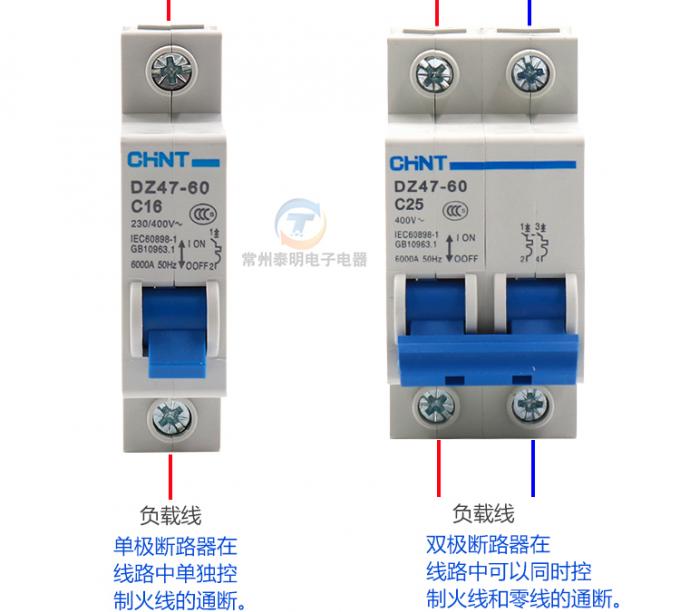

DZ47-60 to miniaturowy wyłącznik, który oferuje ochronę obwodu prądu przemiennego. Chroni obwody przed prądami zwarciowymi i prądami przeciążeniowymi.
Mini wyłącznik DZ47-60 jest stosowany w systemie dystrybucji oświetlenia lub w systemie dystrybucji silnika w celu zabezpieczenia przed przeciążeniem i zwarciem w systemie. Produkt ma neoterisową strukturę, lekki, niezawodny i doskonały w działaniu. Ma wysoką zdolność do łamania, może szybko się potknąć, a jego obudowa i przedmioty są przyjmowane przez ognioodporne i odporne na wstrząsy tworzywa sztuczne. Produkt o długiej żywotności stosowany jest głównie w jednobiegunowym prądzie przemiennym o częstotliwości 50 Hz / 60 Hz 240 lub dwóch trzy, czterobiegunowych obwodach 415 V do ochrony przed przeciążeniem i zwarciem, a także do rzadkiego włączania i wyłączania urządzeń elektrycznych i obwodu oświetleniowego w normalnym przypadku. Produkty są zgodne z IEC 60898 i BS 3711.
- Zgodny z IEC60898
- Dostępne w wersjach 1P, 2P 3P, 4P i 1P + N
- Krzywa wyzwalania B, C, D.
- Do 500 V AC.
NBE7 MCB łączy następujące funkcje:
b Ochrona obwodów przed prądami zwarciowymi
b Ochrona obwodów przed prądami przeciążeniowymi
b Kontrola
b izolacja
Tabela specyfikacji
| Standard | Prąd znamionowy (A) | Polak | Napięcie (V) | Siła zrywająca (A) |
| BS3871-1 IEC60898 | 1–40 50–63 | 1 | 240 | 6000 |
| 2,3,4 | 415 | 6000 | ||
| IEC157-1 | Od 50 do 63 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| 1 | 1 | 220/240 | 10000 | |
| 2,3,4 | 220/240 | 20000 | ||
| 2,3,4 | 380/415 | 10000 | ||
| 3) | 1 | 220/240 | 8000 | |
| 2,3,4 | 220/240 | 20000 | ||
| 2,3,4 | 380/415 | 8000 | ||
| Od 10 do 40 | 1 | 220/240 | 7000 | |
| 2,3,4 | 220/240 | 16000 | ||
| 2,3,4 | 380/410 | 8000 | ||
| 50 | 1 | 220/240 | 6000 | |
| 2,3,4 | 220/240 | 10000 | ||
| 2,3,4 | 380/410 | 6000 | ||
| 63 | 1 | 220/240 | 5000 | |
| 2,3,4 | 220/240 | 10000 | ||
| 2,3,4 | 380/410 | 5000 | ||
| Standard | Prąd znamionowy (A) | Polak | Napięcie (V) | Siła zrywająca (A) |
| BS3871-1 IEC60898 | Od 1 do 40 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| IEC157-1 | Od 1 do 40 | 1 | 220/240 | 6000 |
| 2,3,4 | 220/240 | 12000 | ||
| 2,3,4 | 380/415 | 6000 |
BUDOWA I FUNKCJA
. Zdolny do przełączania obwodu elektrycznego z obciążeniem
.Możliwość szybkiego zwolnienia pracy zmagazynowanej energii
Możliwość dostosowania do urządzenia z kłódką
. Wskazywanie pozycji kontaktu
Wysoka wytrzymałość na prąd zwarciowy
. Wysoce oświetlony o wysokiej zdolności robienia i łamania
Używany jako główny wyłącznik do instalacji domowych i podobnych
DANE TECHNICZNE
. Słup nr: 1,2,3,4
Prąd znamionowy (A): 1,2,3,4,6,10,16,20,25,32,40,50,63
Częstotliwość znamionowa: 50/60 Hz
Napięcie znamionowe: 230/400 V AC
Znamionowy wytrzymywany prąd: 1000A W obrębie Lesc
Wytrzymałość elektromechaniczna: 1000 cykli
Znamionowa zdolność wytwarzania zwarć: 4500 A, 6000 A.
.Podłączalność: Sztywny przewodnik 25mm2
. Terminal przyłączeniowy:
. Terminal śrubowy
. Zacisk słupowy z lampą
.Instalacja:
. Montaż na panelu
WYMIARY OGÓLNE I INSTALACYJNE
| Standard | IEC / EN 60898-1 | ||
| Mechaniczny cechy | Życie elektryczne | 4000 | |
| Życie mechaniczne | 10000 | ||
| Poziom zabezpieczeń | IP20 | ||
| Temperatura odniesienia dla ustawienie elementu termicznego | ℃ | 30 | |
| Temperatura otoczenia (codziennie średnio ≦ 35 ℃ | ℃ | -5 .. + 40 | |
| Temperatura przechowywania | ℃ | ||
| Instalacja | Rodzaj połączenia terminala | Kabel // Szyna typu U / szyna typu pin | |
| Rozmiar końcówki góra / dół dla kabla | mm2 | 25 | |
| AWG | 18-3 | ||
| Rozmiar zacisków góra / dół dla szyny zbiorczej | mm2 | 25 | |
| mm2 | 18-3 | ||
| Moment dokręcający | N * m | 2) | |
| In-Ibs. | 18 | ||

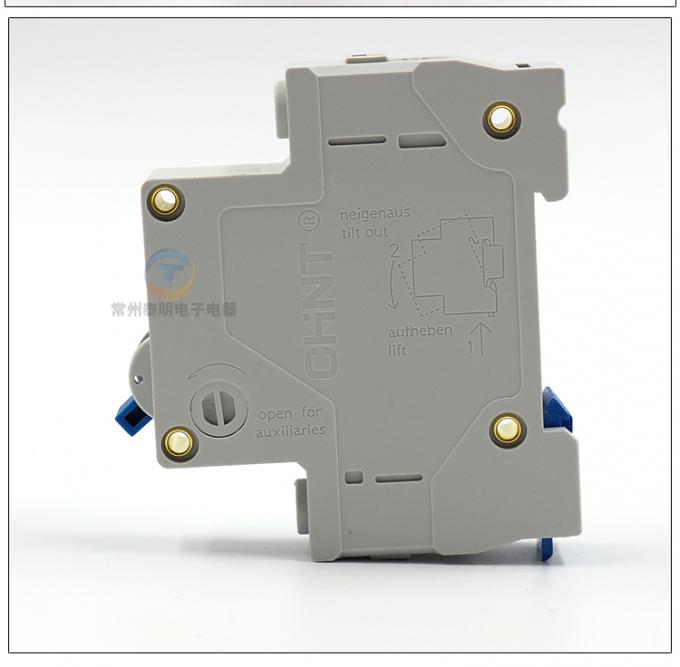

| Montowanie | Na szynie DN EN 60715 (35 mm) za pomocą urządzenia do szybkiego zacisku | ||
| Połączenie | Od góry i od dołu |
| Prąd znamionowy W) | Współczynnik kompensacji temperatury w różnych temperaturach roboczych | ||||||||
| -10 ℃ | 0 ℃ | 10 ℃ | 20 ℃ | 30 ℃ | 40 ℃ | 50 ℃ | 55 ℃ | 60 ℃ | |
| 6 | 1.2 | 1.14 | 1,09 | 1,05 | 1,00 | 0,96 | 0,8 | 0,75 | 0,7 |
| 10–32 | 1.18 | 1.12 | 1.08 | 1,04 | 100 | 0,96 | 0,92 | 0,88 | 0,84 |
| 40 | 1.16 | 1.12 | 1,07 | 1,03 | 1,00 | 0,97 | 0,87 | 0,83 | 0,80 |
| Standard | IEC / EN 60898-1 | ||
| Elektryczny cechy | Prąd znamionowy In | ZA | 6,10,16,20,25,32,40,50,63 |
| słupy | 1P, 2P, 3P, 4P | ||
| Napięcie znamionowe Ue | V. | 230/400 | |
| Napięcie izolacji Ui | V. | 500 | |
| Częstotliwość znamionowa | Hz | 50 / 60Hz | |
| Znamionowa zdolność wyłączania | KA | 6000 | |
| Znamionowe napięcie udarowe wytrzymywane (1,2 / 50) UimpStandard | V. | 4000 | |
| Napięcie próby dielektrycznej w ind, Fred, przez 1 min | KV | 2) | |
| Stopień zanieczyszczenia | 2) | ||
| Charakterystyka uwalniania elektromagnetycznego | B, C, D. |
