| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Fenigal/OEM |
| Orzecznictwo: | CE,CCC |
| Numer modelu: | FMQ3G-F |
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Standardowy karton eksportowy |
| Czas dostawy: | 5-8 dni roboczych zamówienie zbiorcze negocjuj |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 10 000 sztuk / miesiąc |
| Nazwa produktu: | Automatyczny przełącznik zasilania podwójnego zasilania ATS | Max. Maks. current obecny: | 100A |
|---|---|---|---|
| Max. Maks. voltage Napięcie: | 690V | Polak: | 2P 4P |
| Napięcie znamionowe: | 400V/690V | Temperatura: | -5 ~ 45 ℃ |
| Częstotliwość: | AC 50 Hz/60 Hz | Standard: | CE |
| Uimp: | 8KV | Żywotność (czasy): | 5000 Mechaniczny/2000 Elektryczność |
| High Light: | Wysokoprądowy przełącznik ATS do generatora,podwójny przełącznik zasilania AC220V,automatyczny przełącznik transferu 2P |
||

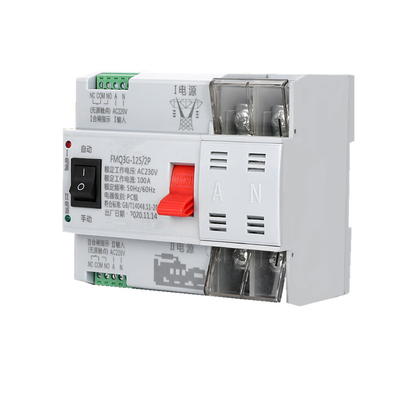

Przegląd produktów(zwany dalej wyłącznikiem) to wyłącznik, który nadal dostarcza energię w przypadku awarii.Przełącznik składa się z przełącznika obciążenia i kontrolera i służy głównie do wykrywania, czy zasilanie główne czy rezerwowe jest normalne.W przypadku nieprawidłowego zasilania głównego, zasilacz rezerwowy zacznie działać natychmiast, zapewniając w ten sposób ciągłość, niezawodność i bezpieczeństwo zasilania.Produkt przeznaczony jest do montażu na szynie domowej i jest specjalnie stosowany w skrzynce rozdzielczej PZ30.
Przełącznik jest odpowiedni dla systemów zasilania awaryjnego o częstotliwości 50Hz/60Hz, napięciu znamionowym 400V i prądzie znamionowym 100A lub mniejszym.Jest szeroko stosowany w różnych sytuacjach, w których nie można utrzymać przerwy w dostawie prądu.(Głównym źródłem zasilania awaryjnego może być sieć energetyczna lub uruchomienie agregatu prądotwórczego, akumulatora itp., główne źródło zasilania awaryjnego określa użytkownik).
Cechy konstrukcyjne i funkcje
Przełącznik ma niewielkie rozmiary, piękny wygląd, jest niezawodny w konwersji, łatwy w instalacji i konserwacji oraz ma długą żywotność.Przełącznik może realizować automatyczną lub ręczną konwersję pomiędzy wspólnym (I) zasilaniem a rezerwowym (II).
Gdy wspólne (I) zasilanie traci moc (lub fazę), przełącznik automatycznie przełącza się na zasilanie standby (II), a gdy wspólne (I) zasilanie wraca do normy, przełącznik automatycznie wraca do wspólnego (I). ) zasilacz.Przełącznik posiada krótki czas konwersji (milisekundy) w stan automatyczny, co pozwala na realizację nieprzerwanego zasilania sieci energetycznej.
Konwersja ręczna: W trybie ręcznym przełącznik może ręcznie konwertować między wspólnym (I) zasilaniem a rezerwowym (II) zasilaniem.
① Wspólny (I) wskaźnik zasilania
② Przełącznik wyboru ręcznego/automatycznego
③ Wskaźnik zasilania w trybie czuwania (H)
④ Powszechnie używany terminal (AC220V)
⑤ Zapasowy blok zacisków (AC220V)
⑥Uchwyt do obsługi ręcznej
⑦ Powszechnie używane wskazanie zamknięcia (ION) / zamknięcia gotowości (II0N)
⑧ Powszechnie używane zaciski po stronie zasilania Q)
⑨ Zapasowy (II) zacisk po stronie zasilania
⑩ Terminal po stronie obciążenia
| Nazwa modelu | FMQ3G | |
| Prąd znamionowy LE (A) | 16 20 25 32 40 50 63 80 100 | |
| Użyj kategorii | AC-33iB | |
| Znamionowe napięcie robocze Ue | AC400//50Hz | |
| Znamionowe napięcie izolacji Ui | AC690//50Hz | |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 8kV | |
| Znamionowy graniczny prąd zwarciowy lq | ||
| Żywotność (razy) | Mechaniczny | 5000 |
| Elektryczność | 2000 | |
| Liczba słupów | 2P, 4P | |
| Poziom | Klasa PC: może być wyprodukowana i wytrzymać bez prądu zwarciowego | |
| Zabezpieczenie przeciwzwarciowe (bezpiecznik) | RT16-00-63A | |
| Obwód sterowania | Znamionowe napięcie sterujące US: AC220V, 50Hz Normalne warunki pracy: 85%Us-110%Us | |
| Obwód pomocniczy | Jajko tolerancji kontaktu konwertera: AC220V50HZ LE = 5y | |
| Czas przełączania stycznika | <30 ms | |
| Czas zmiany operacji | <30 ms | |
| Czas zmiany zwrotu | <30 ms | |
| Czas wyłączenia | <30 ms | |
