Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | Fenigal/OEM |
Orzecznictwo: | CE,CCC |
Numer modelu: | Klasa CB ATS AC |
Minimalne zamówienie: | 1 jednostka |
---|---|
Cena: | Negotiate |
Szczegóły pakowania: | Standardowy karton eksportowy |
Czas dostawy: | 5-8 dni roboczych zamówienie zbiorcze negocjuj |
Zasady płatności: | T/T, Western Union |
Możliwość Supply: | 10 000 sztuk / miesiąc |
Nazwa produktu: | Automatyczny przełącznik zasilania podwójnego zasilania ATS | Max. Maks. voltage Napięcie: | 690V |
---|---|---|---|
Sterowanie napięciem zasilania: | 400V, 380V, 220V, 480V | Polak: | 3P/4P |
Aktualny: | 400A | Rodzaj operacji: | podręcznik |
Napięcie: | 63A | Standard: | IEC60947-6-1 |
Cechy: | sieć do generatora | ||
High Light: | Przełącznik zmiany mocy 125A,przełącznik zmiany ATS poziomu CB,przełącznik zmiany podwójnej mocy ATS |
FENIGAL Producent i OEM produktów ATS

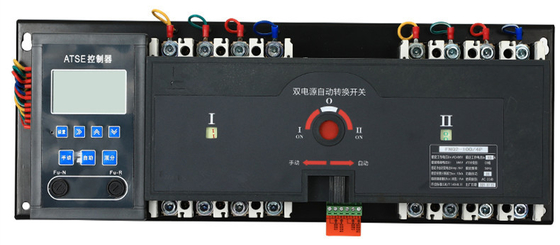

Poziom FMQ2 CB (typ silnika) automatyczny przełącznik zasilania podwójnej mocy
Cechy struktury:
Urządzenie sterujące: kontroler LCD
Struktura produktu: mały rozmiar, wysoki prąd, prosta konstrukcja, korpus ATS;
Cechy: duża szybkość przełączania, niska awaryjność, łatwa konserwacja, niezawodne działanie (z automatycznym ustawianiem czasu przełączania, ls ~ 99s) Sposób okablowania: okablowanie przed płytą
Tryb przełączania: sieć do sieci, sieć do generatora, samowtrysk samopowtarzalny, samowtrysk bez samopowtarzania, wzajemny tryb gotowości
Rama powłoki produktu: 63, 100, 225, 400, 630, 800, 1250, 1600
Aktualny produkt: 20, 32, 40, 63, 80, 100, 125, 160, 200, 225, 250, 315, 400, 500
630, 800, 1000, 1250, 1600A
Klasyfikacja produktu: Wyłącznik automatyczny (CML TM30)
Liczba biegunów produktu: 3, 4
Poziom ATS: poziom CB z zabezpieczeniem przed przeciążeniem i zwarciem
Wymagania techniczne
♦W przekładni automatycznej, gdy wspólna moc pod napięciem, nadnapięcie, utrata przełącznika napięcia na moc czuwania;gdy ta sama usterka wystąpi w trybie gotowości, przełącz na pozycję z dwoma punktami, wyświetlacz pokazuje w tym samym czasie automatyczny alarm;
♦Ekran LCD chroni 30 s, ekran wyświetlacza po naciśnięciu przycisku po raz pierwszy, po raz drugi można wprowadzić ustawienie, wprowadzić ustawienie wymaga wprowadzenia hasła.
♦Gdy ustawienie ręczne jest nieuporządkowane (martwe), istnieje przycisk resetowania, aby zresetować wartość szczekania.
♦Gdy sterownik jest ustawiony w pozycji automatycznej i ręcznej, wyświetlacz pokazuje podwójne punkty po naciśnięciu przycisku podwójnych punktów na panelu sterownika, ale nie ma alarmu.
Gdy sterownik jest ustawiony na opóźnienie czasu przełączenia, gdy awaria zasilania zostanie przywrócona do normy w ramach ustawionej wartości, podwójne zasilanie nie zostanie przełączone i odwrotnie.
FMQ2-100/4P-Dl (typ podstawowy)
FMQ2-100/4P-D2 (typ inteligentny)
Użyj kategorii | AC-33iB | ||||||||
Znamionowe napięcie robocze Ue | AC400V | AC380V | |||||||
Znamionowe napięcie izolacji Ui | 690V | ||||||||
Znamionowe napięcie udarowe wytrzymywane Uimp | 6kV | 6kV | 6kV | 6kV | 6kV | 8kV | 8kV | ||
Znamionowa zdolność wyłączania zwarciowego Icn | 10kA | LOKA | 20kA | 30kA | 30kA | 30kA | 30kA | ||
Znamionowa zdolność załączania zwarciowego Icm | 17kA | 17kA | 40kA | 63kA | 63kA | 63kA | 63kA | ||
Żywotność (razy) | Mechaniczny | 4500 | 5000 | 3000 | 2000 | 2000 | 2500 | 2500 | |
Elektryczny | 1500 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | ||
Liczba słupów | 3,4 | ||||||||
Cykl pracy (s/czas) | 30S | 60S | |||||||
Czas przełączania | 0-99S |
① Główny zacisk wspólnego wejścia zasilania② Główny zacisk zasilania rezerwowego
③ Główny zacisk po stronie obciążenia ④ Oznakowanie ⑤ Powszechnie używany wskaźnik przerwy w zasilaniu
⑥Pokrętło Przycisk do wyciągania płytki uszczelniającej wtyczki ⑧ Zewnętrzny terminal sygnałowy użytkownika
9 Zacisk podłączenia sygnału sterownika Imitacja wyświetlacza LCD
11 Przywróć ustawienia fabryczne klawisza '1 (klawisz ustawień)
⑬Klucz przemieszczenia 14 Klawisz numeryczny plus 15 Klawisz numeryczny minus
16 Klawisz ręczny (Klawisz Auto 18 Klawisz podwójny)
19 Wspólny bezpiecznik zasilania 20 Bezpiecznik zasilania w trybie gotowości diy 21 Port sygnału generatora i
Port połączenia przeciwpożarowego
