Przemysłowy moduł osmotyczny EDI odwrotna osmoza Ultraczysty sprzęt do oczyszczania wody System maszyny E-Cell-3X

Przemysłowy moduł osmotyczny EDI odwrotna osmoza Ultraczysty sprzęt do oczyszczania wody System maszyny  E-Cell-3X

EDI wykorzystuje zarówno tradycyjną żywicę wymiany jonów, jak i błonę wymiany jonów w celu usuwania zanieczyszczeń, w tym tych, które są nieobciążone lub lekko naładowane w wodzie podawanej, takich jak krzemionka i bor.Największą zaletą jest to, że technologia EDI wykorzystuje prąd stały do wypędzania zanieczyszczeń z wody podnośnej i przez błony wymiany jonów do kanałów koncentratów.Prąd stały dzieli również wodę na jony wodoru i jony hydroksylu, które działają jako czynniki ciągłego regeneracji, tak aby zanieczyszczenia nie gromadziły się na żywicy wymiany jonowej.EDI może stale i przewidywalnie wytwarzać wodę o wysokiej czystości i ultraczystości o jakości równej lub lepszej niż woda z mieszaną wymianą jonów.

E-Cell*-3X jest przeznaczony do:

l Dostarczanie ultraczystej wody do zastosowań przemysłowych, w tym energetyki, półprzewodników i przemysłu ogólnego.

l Produkować wodę mieszaną w sposób ciągły.

l Nie wymagają żądzy kwasów żelnych ani kwasów do regeneracji żywicy wymiany jonów w stosie.

Zapewniam, że nie będzie żadnych przecieków.

l Wyeliminowanie wtrysku solanki i recyrkulacji koncentratów, uproszczając projektowanie systemu.

Typowe zastosowania

l Mikroelektronika

l Produkcja energii (NOx, podaż kotła)

L Przemysł ogólny

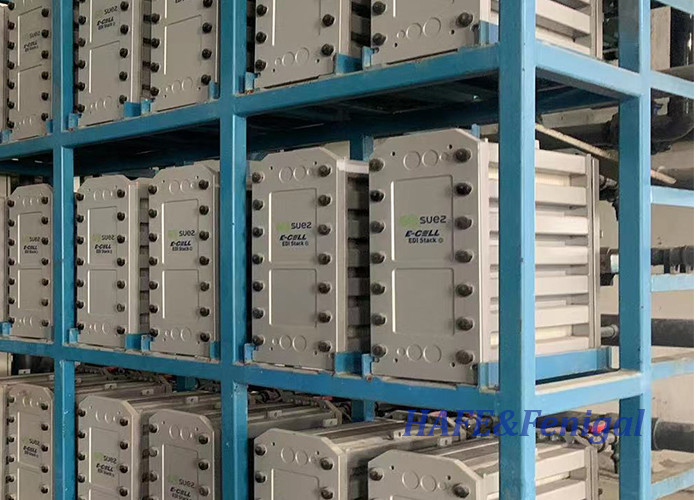

E-Cell*-3X, od 1 do 12 stosów

Cechy systemu bazowego

l ECell3X Systemy z 1 do 12 stosów dla zakresu przepływu 15 336 gpm (3,4 - 76,3 m3/h)

l Sprostownik zgodny z 400VAC i 50Hz lub 460VAC i 60Hz

l Indywidualne monitorowanie prądu stosu

l Przekaźniki przepływu i ciśnienia, możliwość podłączenia do systemu SCADA

Opcje systemu

Allen Bradley Micrologix PLC z Ethernetem

n Zawiera interfejs HMI QuickPanel w kolorze Veolia 6

l NEMA 4 Terminal Box - usunięcie PLC i HMI oraz wszelkie okablowanie zakończone w terminalu

l Standardowe urządzenia

n Burkert Paddlewheel czujniki przepływu na rozcieńczeniu, koncentrat i elektrody wyjścia

n Przekaźniki ciśnienia Burkerta we wszystkich strumieniach

n Analizator i czujnik przewodności Burkert na wyjściu rozcieńczonego

l Przyrządzenia klasy premium

n Przekaźniki przepływu wiru Rosemount na wyjściu rozcieńczonego i skoncentrowanego

n Burkert Paddlewheel czujnik przepływu na elektrodzie

n Przekaźniki ciśnienia Burkerta we wszystkich strumieniach

n Analizator i czujnik przewodności rozpuszczalnika na rozcieńczalniku

I zawór odwrócenia wejścia

n Standardowa instrumentacja: Burkert

n Premium Instrumentation: Rosemount

l Zestawy konwersji ANSI do DIN

Uwaga:
1Referency Winflows - oprogramowanie projekcyjne do weryfikacji oczekiwanej jakości wody produktu, a także rezystywności, natru,i gwarancji wydajności krzemionu, które są oferowane w warunkach projektowychAby uzyskać bor lub inne gwarancje, skontaktuj się z Veolia.
2Ciśnienie wejściowe jest określane przez wymagania ciśnienia w dół dla strumieni produktu i koncentratów, wybór działania przeciwprądu lub współprądu oraz spadek ciśnienia w stosie.
3. Przy przepływie nominalnym i 25°C. Oprogramowanie projekcyjne Winflows do weryfikacji warunków projektowych.
4. W celu sprawdzenia specyfikacji wody podawanej w warunkach projektowych należy skorzystać z oprogramowania do projekcji Winflows i podręcznika właściciela E-Cell Stack.
5. TEA (ppm jako CaCO3) - Całkowity anion wymienialny, oznacza to stężenie wszystkich anionów obecnych w wodzie paszowej, w tym udziałów OH-, CO2 i SiO2.Należy wykorzystać przepływy powietrza, aby potwierdzić, że woda do podaży TEA jest dopuszczalna w określonych warunkach zastosowań ◄Wartość tabeli jest przy minimalnym przepływie i maksymalnej temperaturze.
6.1,0 ppm jako CaCO3 granica twardości wody wstrzykiwającej ma zastosowanie wyłącznie do standardowej operacji przepływu przeciwprądu. Dozwolona twardość wody wstrzykiwającej zmniejsza się do 0,1 ppm jako CaCO3 w operacji przepływu współprądu.
7Dopuszczalna granica kwasu krzemieniowego zmniejsza się powyżej przepływu nominalnego. Dopuszczalna granica kwasu krzemieniowego zmniejsza się do 0,5 ppm przy twardości wody w postaci CaCO3 powyżej 0,5 ppm.
8Poziom boru w pasie jest ograniczony do 0,3 ppm jako B za każdym razem, gdy istnieje wymóg gwarancji krzemu lub wymóg gwarancji odporności powyżej 10 MOhm-cm,ponieważ wyższe poziomy borowe mogą mieć wpływ na wydajnośćBez tych wymogów limit wynosi 1,0 ppm borowego.
9Odwrócona osmoza (RO) lub równoważna woda odżywcza: RO zapewnia wodę odżywczą EDI, która jest zasadniczo wolna od cząstek stałych, materiału koloidalnego i substancji organicznych o wysokiej masie cząsteczkowej,które mogą zanieczyszczać nośniki wymiany jonówJakość przepuszczalności RO jest określona, ponieważ stosy EDI zawierają opakowane łóżka środka wymiany jonów, które nie mogą być odwrócone/płynne w celu usuwania cząstek stałych.Systemy z otwartym systemem pomiędzy systemem RO (lub innym źródłem) a E-Cell (ex. zbiornika, dekarbonizatora) muszą być wyposażone w filtry bezpośrednio przed ogniwem E, aby chronić ogniwo E przed zanieczyszczeniem cząstkami stałymi.Akceptowalny będzie filtr absolutny 5 μm lub nominalny 1 μm..
10. APHA - standardowa/skala kolorów nazwana na cześć American Public Health Association i zdefiniowana przez ASTM D1209.Veolia Water Technologies
