Klasy CB Automatyczny przełącznik przenoszący prąd z nadprężeniem dla systemów AC220V i AC380V
Klasa CB
ATSE z uwolnieniem nadprądu
Jego główny kontakt można zamknąć i użyć do przerwania prądu zwarcia

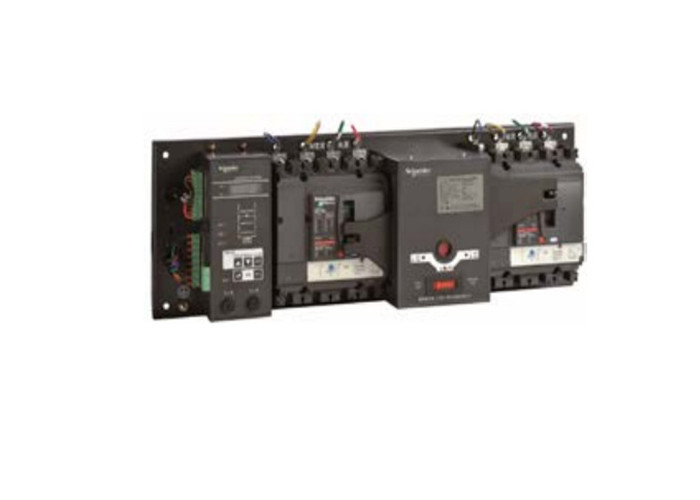

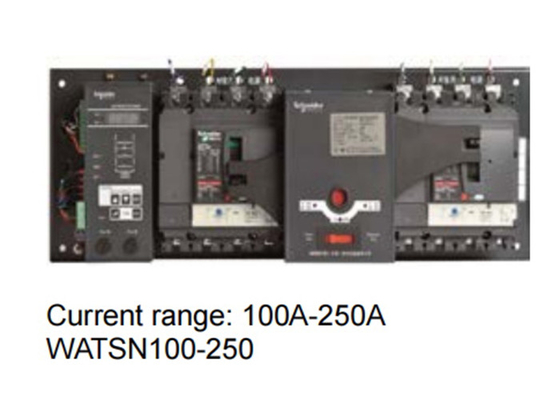

Przełącznik automatycznego przenoszenia serii WATSN jest przełącznikiem automatycznego przenoszenia klasy CB, jeżeli:
Przyjmuje jako siłownik wyłącznik z uwolnieniem nadprądu.
funkcji ochronnej, może zapewnić ochronę przed zwarciem i przeciążeniem
Jego zdolność wytwarzania i rozbijania jest znacząca.
wyższe niż inne elementy, takie jak kontaktory i przekaźniki.
Szerokie zastosowanie
● Używane w systemach AC220V i AC380V
● Trzy tryby działania konfigurowalne na miejscu: automatyczna zmiana i automatyczna
odzyskiwanie, automatyczna zmiana bez automatycznego odzyskiwania i wzajemna gotowość.
● Można go łatwo podłączyć do inteligentnego systemu monitorowania
Produkt o wysokiej wydajności
● Wysoka zdolność do rozbijania (klasa CB)
● Pojemność przełomowa operacyjna jest równa 100% ostatecznej pojemności przełomowej (klasa
CB)
● Zapewniają wysoką zdolność ograniczania prądu i całkowitą selektywność ekonomiczną (klasa CB)
● Zapewniają wysoką zdolność do wytwarzania zwarć i nominalną zdolność do przetrwania krótkich czasów
(klasa PC)
Łatwe podłączenie i montaż
● Nie ma potrzeby obniżania temperatury zarówno w układzie poziomym, jak i pionowym
● Nie ma potrzeby obniżania ceny w przypadku niższych linii przychodzących
Większa niezawodność
● Alarm w przypadku nieprawidłowego połączenia neutralnego
● Automatyczne odcięcie sygnału w przypadku nieudanej transmisji
Inteligentna komunikacja
● Interfejs komunikacji RS485 i protokół komunikacji Modbus-RTU
● Zapewnia cztery zdalne funkcje, w tym zdalne sterowanie, telemetria, zdalne sterowanie i
Telereg
Uwaga:
Typy sterowników obejmują: A - typ terminala; B - typ podstawowy; D - typ inteligentny
Poziomy prądu ramy: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
Prąd nominalny: W zależności od różnych poziomów ramy wybierany jest przez użytkownika (powołując się na próbkę wyłącznika NSX/NS)
Wybieralna liczba słupów: 2 (tylko dla serii iC65), 3, 4 (wszystkie serii)
Urządzenie elektryczne Klasa: CB - z ochroną przed zwarciem i przeciążeniem
Tryby działania: R - automatyczna zmiana i automatyczne odzyskiwanie; S - automatyczna zmiana bez automatycznego odzyskiwania; I - wzajemna gotowość
Dodatkowe funkcje: połączenie przeciwpożarowe X; sygnał zwrotny F; moduł monitorowania prądu I (dostępny tylko dla sterownika typu D)
Uwolnienie ¢ klasy CB. Uwolnienie z różnym zakresem ochrony można wybrać w zależności od potrzeb użytkownika.
*: Dostępne są dwie metody montażu: montaż na urządzeniu i montaż na panelu.
Prosimy dodać uwagę, jeśli wymagana jest instalacja panelu. Produkty iC65 nie obsługują
sterowniki montowane na panelu.
**: F-funkcja sygnału zwrotnego (w tym zwrot pozycji i alarmu, należy dodać tekst wyjaśniający w razie potrzeby).Produkty z serii 800-1600A obejmują grupę informacji zwrotnych o pozycji i grupę informacji zwrotnych o alarmie jako standardW przypadku produktów 63A i niższych prądów dostępna jest tylko grupa informacji zwrotnych o pozycji.
