E-Cell elektrodejonizacji (EDI) stack są rdzeniem całkowicie zaprojektowanego systemu do generowania ultraczystej i wysokiej czystości wody.odpowiedni do różnych gałęzi przemysłu, takich jak wytwarzanie energii, produkcji półprzewodników, produkcji paneli słonecznych, produkcji farmaceutycznej i wielu innych ciężkich miejsc przemysłowych.W związku z powyższym Komisja stwierdza, że systemy E-Cell nie są zgodne z zasadami określonymi w art. 107 ust. 1 Traktatu.Veolia oferuje również na rynku systemy EDI za pośrednictwem innych środków, w tym bezpośrednio użytkownikom końcowym w celu zastąpienia systemów EDI w ich istniejących systemach.0 m3/h (31 gpm) wody z kotła i turbiny do produkcji pary lub kontroli emisji NOx w energetyce i ogólnym przemyśle, a także wodę do płukania do malowania.

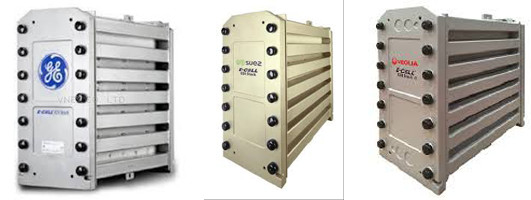

Poniższy rysunek przedstawia GE, Suez i Veolia od lewej do prawej strony (wszystko ten sam produkt: MK-7 EDI Stack).
Ogólny opis

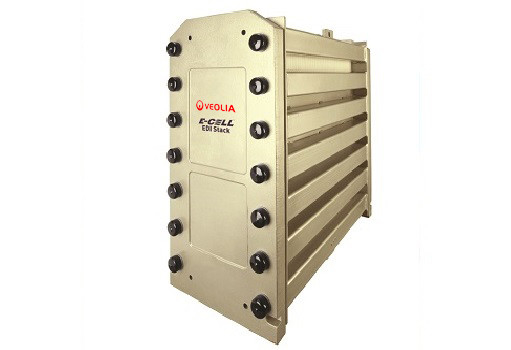

E-Cell MK-7 Stack, który jest częścią linii produktów elektrodejonizacyjnych E-Cell, jest zaprojektowany do: - wykorzystania prądu elektrycznego do dostarczania ultraczystej wody do wytwarzania energii,produkcja paneli słonecznych- zapewniają najwyższą jakość wody w produktach oraz najniższe zużycie energii.- zminimalizować wymagania czyszczenia przy wyższych poziomach twardości wody wstrzykiwającej poprzez działanie przeciwprądu. - Bezciekłość, która jest gwarantowana standardową 3-letnią gwarancją proporcjonalną. - Działają bez przerwy i nie wymagają żółciowej lub kwasowej regeneracji żywicy wymiany jonów w stosie.- Nie wymagają wstrzyknięcia solanki ani recyrkulacji koncentratów.
Typowe zastosowania
Woda produktu z E-Cell MK-7 może spełniać najbardziej wymagające aplikacje wody ultraczystej, takie jak:- wodę z desmineralizacji dla kotłów wysokiego ciśnienia w elektrowniach i innych ciężkich zakładach przemysłowych- ultraczysta woda do płukania paneli słonecznych i innych urządzeń mikroelektronicznych - ultraczysta woda do elektrolizora wytwarzania zielonego wodoru
Zapewnienie jakości
- Oznakowane CE, RoHS, CSA i EAC. - Wyprodukowane w obiekcie ISO 9001 i ISO 14001. - Certyfikowane przez UKCA.- E-Cell MK-7 stacks są halal certyfikowane przez islamską Radę Żywności i Żywienia Ameryki (IFANCA®).
| E-Cell MK-7 ZestawSpecyfikacje |
| Nazwa Przepływ |
7.0 m3/h (31 gpm) |
| Przepływ Stawka Zakres |
4.2 ️ 7.8 m3/h 18 / 34 gpm) |
| Transport morski Waga |
165 kg (364 kg) |
|
Wymiary
(szerokość x wysokość x głębokość)
|
30 cm x 61 cm x 74 cm
12 ¢ x 24 ¢ x 30 ¢
|
| Produkt Woda JakośćUwaga: 1 |
| Gwarancje Dostępne |
| Odporność |
≥ 16 - Nie, nie.cm |
| Sodowy |
≤ 3ppb |
| Węgiel (SiO2) |
Jak niskie jako 5 ppb |
| Typowe Usunięcie Efektywność |
| Sodowy |
≥ 990,9% usunięcie |
| Węgiel (SiO2) |
Do góry. do 99% usunięcie |
| DziałanieParametry |
| Odzyskanie |
Do góry. do 97% |
| napięcie |
0 ¢ 400 VDC |
| Amperage |
0 ¢5.2 ADC |
| Wjazd Ciśnienie Uwaga: 2 |
≤ 6.9 bar (100 psi) |
| Ciśnienie Wyrzuć Uwaga: 3 |
2.4 ¢3.4 bar (35 ¢50 psi) |
| Pasza Woda Specyfikacje Uwaga: 4 |
|
Łącznie WymienneAniony
(TEA jako CaCO3) Uwaga: 5
|
≤ 36 ppm
|
| Przewodność Równoważny |
≤ 62μS/cm |
| Temperatura |
40,4 ̊40 ̊C (40 ̊104 ̊F) |
|
ŁącznieTwardość
(jak CaCO3) Uwaga: 6
|
≤ 1.0ppm |
| Węgiel (SiO2) Uwaga: 7 |
≤ 1.0ppm |
| Łącznie Produkty organiczne Węgiel (TOC jako C) |
≤ 0.5ppm |
| ŁącznieChlor |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Bor Uwaga: 8 |
≤ 1.0ppm |
| pH |
4 do11 |
| Olej &Tłuszcz |
Żadnego wykrywalne |
| Szczątki Uwaga: 9 |
ROprzenikają |
| Utlenianie Agenci |
Żadnego wykrywalne |
| Kolor Uwaga: 10 |
≤ 5APHA |
Uwaga:
1Referency Winflows - oprogramowanie projekcyjne do weryfikacji oczekiwanej jakości wody produktu, a także rezystywności, natru,i gwarancji wydajności krzemionu, które są oferowane w warunkach projektowychAby uzyskać bor lub inne gwarancje, skontaktuj się z Veolia.
2Ciśnienie wejściowe jest określane przez wymagania ciśnienia w dół dla strumieni produktu i koncentratów, wybór działania przeciwprądu lub współprądu oraz spadek ciśnienia w stosie.
3. Przy przepływie nominalnym i 25°C. Oprogramowanie projekcyjne Winflows do weryfikacji warunków projektowych.
4. W celu sprawdzenia specyfikacji wody podawanej w warunkach projektowych należy odnieść się do oprogramowania do projekcji Winflows oraz do podręcznika właściciela E-Cell Stack.
5. TEA (ppm jako CaCO3) - Całkowity anion wymienialny, oznacza to stężenie wszystkich anionów obecnych w wodzie paszowej, w tym udziałów z OH-, CO2 i SiO2.Należy wykorzystać przepływy powietrza, aby potwierdzić, że woda do podawania TEA jest dopuszczalna w określonych warunkach zastosowań ◄Wartość tabeli jest przy minimalnym przepływie i maksymalnej temperaturze.
6.1,0 ppm jako CaCO3 granica twardości wody wstrzykiwającej ma zastosowanie wyłącznie do standardowej operacji przepływu przeciwprądu. Dozwolona twardość wody wstrzykiwającej zmniejsza się do 0,1 ppm jako CaCO3 w operacji przepływu współprądu.
7Dopuszczalny limit kwasu krzemowego zmniejsza się powyżej 5 m3/h przepływu. Dopuszczalny limit kwasu krzemowego zmniejsza się do 0,5 ppm przy twardości wody podnośnej powyżej 0,5 ppm jako CaCO3.
8Poziom boru w pasie jest ograniczony do 0,3 ppm jako B za każdym razem, gdy istnieje wymóg gwarancji krzemionu lub wymóg gwarancji odporności powyżej 10 MOhm-cm,ponieważ wyższe poziomy borowe mogą mieć wpływ na wydajnośćBez tych wymogów limit wynosi 1,0 ppm borowego.
9Odwrócona osmoza (RO) lub równoważna woda odżywcza: RO zapewnia wodę odżywczą EDI, która jest zasadniczo wolna od cząstek stałych, materiału koloidalnego i substancji organicznych o wysokiej masie cząsteczkowej,które mogą zanieczyszczać nośniki wymiany jonówJakość przepuszczalności RO jest określona, ponieważ stosy EDI zawierają opakowane łóżka środka wymiany jonów, które nie mogą być odwrócone/płynne w celu usuwania cząstek stałych.Systemy z otwartym systemem między systemem RO (lub innym źródłem) a E-Cell (ex). zbiornika, dekarbonizatora) musi być wyposażony w filtry bezpośrednio przed ogniwem E, aby chronić ogniwo E przed zanieczyszczeniem cząstkami stałymi.akceptowany jest filtr absolutny 5 μm lub filtr nominalny 1 μm.
10. APHA - standardowa/skala kolorów nazwana na cześć American Public Health Association i zdefiniowana przez ASTM D1209.
Następujące są moduły Veolia EDI
Przykłady wydajności technologii E-Cell EDI
Technologia E-Cell EDI została z powodzeniem zastosowana w różnych gałęziach przemysłu, takich jak energetyka, ropa naftowa, chemikalia, stal, farmaceutyka i elektronika.
