| Model: |
Standard E-CELL-3X |
przepływ wody: |
5 m3/h |
| Zakres przepływu wody: |
20,27-6,36 m3/h |
Masa wysyłki: |
150 kg |
| Ciśnienie wprowadzane do wody |
4.8-6.9bar (70-100psi) |
Spadek ciśnienia przy standardowym przepływie |
10,4-2,4 bar (20-35 psi) |
| Wymiary (W × H × D) |
30cm × 61cm × 48cm(12×24×19) |
Silikon (SiO2) Do t |
99% |
Moduł elektrodejonizacji przemysłowej (EDI) E-CELL-3X
SUEZ High Purity Water Preparation Equipment EDI Module E-CELL-3X to moduł elektrodejonizacji (EDI), który wykorzystuje prąd elektryczny do dejonizacji i polerowania wody odwrotnej osmozy.Woda wytwarzana przez E-CELL-3X jest bardzo czysta, który jest odpowiedni dla najbardziej wymagających branż wymagających obecnie jakości wody.Amerykański moduł EDI GE E-CELL-3X wykorzystuje technologię modułową i może dostosować się do różnych wymagań dotyczących oczyszczania wody poprzez dopasowanie różnej liczby modułówObecnie ta technologia modułowa stała się standardem technicznym, zapewniając solidną gwarancję produkcji wody o wysokiej czystości w takich gałęziach przemysłu jak wytwarzanie energii, mikroelektronika,chemikalia precyzyjne, i farmaceutyków.
Opis i zastosowanie

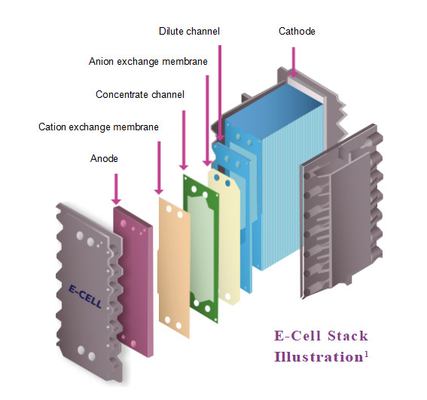

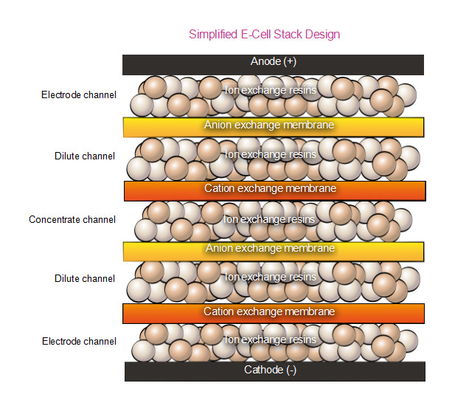

EDI łączy w sobie tradycyjne żywice wymiany jonów i technologię elektrodializy w sposób organiczny w celu usuwania zanieczyszczających jonów w wodzie. Its greatest advantage is that EDI technology uses direct current to force polluting ions to continuously migrate out of the influent water and pass through the ion bed and ion exchange membrane into the concentrated water chamberJednocześnie prąd stały może zjonizować cząsteczki wody w jony wodoru i jony wodorotlenku i ciągle regenerować żywicę.EDI może produkować wodę o wysokiej czystości w sposób ciągły i przewidywalny.
Standardy jakości
Oznakowane CE, UL i CSA; wyprodukowane w certyfikowanym zakładzie ISO 9001:2000.
Wskaźniki wydajności modułu EDI E-CELL-3X
• Oporność: większa niż 16 MΩ.cm
• Natrium: mniej niż 3 ppb
• usunięcie krzemionu (SiO2): do 99% lub zawartość ścieków mniejsza niż 5 ppb
• Usunięcie borowe: więcej niż 95%
• Odzysk: do 95%
• Przepływ koncentratów: przeciwieństwo przepływu wody
• Napięcie: 0 - 300 VDC
• Intensywność prądu: 0 - 5,2 ADC
• Ciśnienie wejściowe: 4,8 - 6,9 bar 70 - 100 psi
• Spadek ciśnienia przy przepływie standardowym: 1,4 - 2,4 bara 20 - 35 psi

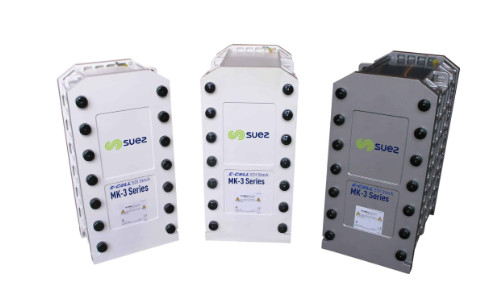

Na poniższym rysunku pokazane są GE, Suez i Veolia od lewej do prawej (wszystkie to ten sam produkt:VeoliaModuł EDI)
Typowe scenariusze zastosowań
Woda produkcyjna z E-Cell-3X może być niezawodnie wykorzystywana do spełniania najtrudniejszych wymagań dzisiejszych zastosowań w zakresie wody ultraczystej, w tym między innymi:
- Ultraczysta woda do płukania półprzewodników, paneli słonecznych i innych urządzeń mikroelektronicznych.
- demineralizowana woda podgrzewająca dla kotłów wysokiego ciśnienia w elektrowniach i innych ciężkich zakładach przemysłowych.
- Ultraczysta woda do wytwarzania zielonego wodoru w elektrolizorach.
W celu ułatwienia projektowania i zwiększenia pewności siebie w aplikacji EDI oferujemy prognozy i gwarancje wydajności E-Cell, które można uzyskać za pośrednictwem oprogramowania Winflows* lub kontaktując się z nami.
Zapewnienie jakości
- oznakowanie CE, RoHS, CSA i EAC
-Wytwarzane w zakładach ISO 9001 i ISO 14001
- Certyfikat UKCA
- E-Cell-3X stacks są halal certyfikowane przez islamską Radę Żywności i Żywienia Ameryki (IFANCA®)
| E-Cell-3X Zestaw Specyfikacje |
| Nazwa Przepływ |
5.0 m3/h (22 gpm) |
| Przepływ Stawka Zakres |
2.3 ¢ 6.4 m3/h (10 ¢28 gpm) |
| Transport morski Waga |
165 kg (364 kg) |
|
Wymiary
(szerokość x wysokość x głębokość)
|
30 cm x 61 cm x 72cm 12 x 24 x 29 |
| Produkt Woda JakośćUwaga: 1 |
| Gwarancje Dostępne |
| Odporność |
≥ 16 - Nie, nie.cm |
| Sodowy |
≤ 3ppb |
| Węgiel (SiO2) |
Jak niskie jako 5ppb |
| Bor |
Jak niskie jako 0.08 ppb |
| Typowe Usunięcie Efektywność |
| Sodowy |
≥ 990,9% usunięcie |
| Węgiel (SiO2) |
Do góry. do 99% usunięcie |
| Bor |
Do góry. do 96% usunięcie |
| DziałanieParametry |
| Odzyskanie |
Do góry. do 97% |
| napięcie |
0 ¢ 400 VDC |
| Amperage |
0 ¢5.2 ADC |
| Wjazd Ciśnienie Uwaga: 2 |
≤ 6.9 bar (100 psi) |
| Ciśnienie Wyrzuć Uwaga: 3 |
1.4 ¢2.8 bar (20 ¢40 psi) |
| Pasza Woda Specyfikacje Uwaga: 4 |
|
Łącznie aniony wymienne
(TEA jako CaCO3)Uwaga 5
|
≤ 65 ppm
|
| Ekwiwalent przewodzenia |
≤ 112μS/cm |
| Temperatura |
40,4 ̊40 ̊C (40 ̊104 ̊F) |
| Całkowita twardość (jako CaCO)3)Uwaga 6 |
≤ 1.0ppm |
| Siarka (SiO)2)Uwaga 7 |
≤ 1.0ppm |
| Łącznie Produkty organiczne Węgiel (TOC jako C) |
≤ 0.5ppm |
| ŁącznieChlor |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Bor Uwaga: 8 |
≤ 1.0ppm |
| pH |
4 do11 |
| Olej &Tłuszcz |
Żadnego wykrywalne |
| Szczątki Uwaga: 9 |
ROprzenikają |
| Utlenianie Agenci |
Żadnego wykrywalne |
| Kolor Uwaga: 10 |
≤ 5APHA |
Uwaga:
1. Rzeczywista wydajność może się różnić w zależności od warunków na miejscu. Zwróć się do oprogramowania Winflows Prediction Software w celu zweryfikowania oczekiwanej jakości wody produktu i oporowości,gwarancje wydajności w zakresie sodu i krzemionu, zapewnione w warunkach projektowych- Skontaktuj się z nami o bor lub inne gwarancje.
2Ciśnienie wejściowe jest określane przez wymagania ciśnienia w dół dla strumieni produktu i koncentratów, wybór działania przeciwprądu lub równoprądu oraz spadek ciśnienia w stosie.
3. Przy przepływie nominalnym i 25°C. W celu zweryfikowania warunków projektowych należy skorzystać z oprogramowania Winflows Prediction Software.
4. W celu sprawdzenia specyfikacji wody w warunkach projektowych należy zapoznać się z oprogramowaniem do przewidywania przepływów i instrukcją obsługi E-Cell Stack.
5. TEA (ppm jako CaCO3) - całkowita ilość anionów wymieniających się, oznacza to stężenie wszystkich anionów w wodzie paszowej, w tym wkład z OH-, CO2 i SiO2.Należy wykorzystać przepływy wiatrowe w celu potwierdzenia, że woda do podawania TEA jest dopuszczalna w danych warunkach eksploatacyjnych zastosowania.Wartości podane w tabeli podano przy minimalnym przepływie i maksymalnej temperaturze.
6. Granicę twardości wody w postaci CaCO3 wynoszącej 1,0 ppm stosuje się wyłącznie w przypadku standardowej pracy przeciwprądu.
7Przy prędkościach powyżej przepływu nominalnego dopuszczalny limit krzemionka jest zmniejszany.
8Jeżeli istnieje wymóg gwarancji krzemionku lub wymóg gwarancji odporności przekracza 10 MOhm-cm, poziom borowy jest ograniczony do 0,3 ppm jako B, ponieważ wyższe poziomy borowe mogą mieć wpływ na wydajność..W przypadku braku tych wymogów limit wynosi 1,0 ppm borowego.
9Odwrócona osmoza (RO) lub równoważna woda odżywcza: RO dostarcza wodę odżywczą do EDI, która jest zasadniczo wolna od cząstek stałych, materiałów koloidalnych,i wysokiej masy cząsteczkowej materii organicznej, która może zanieczyszczać środki wymiany jonówPonieważ stos EDI zawiera zapakowane łóżka mediów wymiany jonów, które nie mogą być odwrócone/płynne w celu usunięcia cząstek stałych, należy określić jakość przepływu RO.Systemy z otwartym systemem pomiędzy systemem RO (lub innym źródłem) a ogniwem E (e).np. zbiornik magazynowy, dekarbonizator) musi mieć zainstalowany filtr bezpośrednio przed ogniwem E-Cell w celu ochrony przed zanieczyszczeniem przez cząstki stałe.dopuszcza się filtr bezwzględny 5 μm lub filtr nominalny 1 μm.
APHA - Standard kolorów / skala nazwana na cześć American Public Health Association i zdefiniowana przez ASTM.
Aby uzyskać więcej modeli, kliknij:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Przykłady wydajności technologii E-Cell EDI
Technologia E-Cell EDI została z powodzeniem zastosowana w różnych gałęziach przemysłu, takich jak energetyka, ropa naftowa, chemikalia, stal, farmaceutyka i elektronika.
W przypadku wniosku prosimy o kliknięcie:W związku z powyższym Komisja uznaje, że nie ma żadnych dowodów na to, że Komisja uznała, że środki te są zgodne z rynkiem wewnętrznym.
