MK-7 jest zaprojektowany do:
• Zapewnienie wody ultraczystej do zastosowań przemysłowych, w tym energetycznych i przemysłu ogólnego.
• Nieustannie produkować wodę mieszaną.
• W celu regeneracji żywicy wymiany jonów wewnątrz stosu nie wymagają stosowania żółciowych substancji ani kwasu.
• Zapewnione, że nie będzie wycieków.
• wyeliminowanie wstrzykiwania solanki i ponownego obiegu koncentratów, uproszczając projektowanie systemu.
Opis i zastosowanie

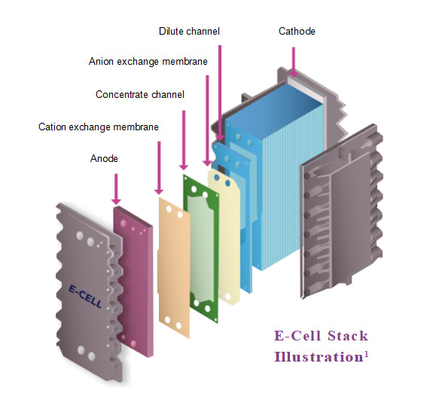

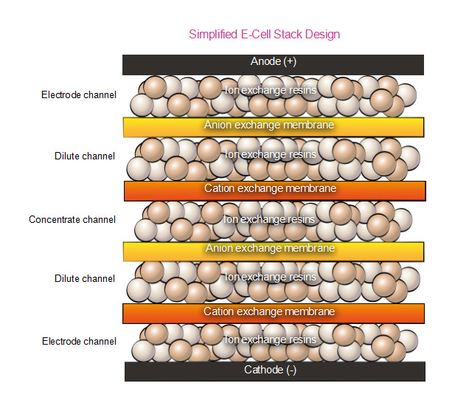

MK-7 to elektrodejonizacja (EDI) o wysokim przepływie, która wykorzystuje prąd elektryczny do dejonizacji i polerowania wody przez odwrotną osmozę (RO).Woda z produktu MK-7 jest na poziomie ultraczystości wymaganym w najbardziej wymagających zastosowaniach..
Typowe zastosowania
• Produkcja energii
• Przemysł ogólny
Specyfikacje
| Producent |
Suez |
| Zestaw |
E-Cell |
| Numer modelu |
MK-7 |
| Numer części |
MK-7 |
| Wnioski |
Typowa wydajność
Odporność: > 16 MOhm-cm
Sodowy: < 3 ppb
Wyeliminowanie krzemionu (SiO2): do 99% lub < 5 ppb
Wyeliminowanie boru: > 95%
Parametry działania
Odzysk: do 97%
Przepływ koncentratów (w porównaniu z przepływem produktów): Przepływ przeciwprądowy, twardość > 0,10 ppm jako CaCO3
napięcie: 0 300 VDC
Amperage: 0 ¢ 5.2 ADC
Ciśnienie wejściowe: 3,1 bar 6,9 bar 45 psi
Spadek ciśnienia: 1,4 ≈ 2,8 bara 20 ≈ 40 psi |
| Opis |
Przepływ nominalny: 26 gpm (6,0 m3/h)
Przedział przepływu: 18 ‡ 34 gpm (4,2 ‡ 7,8 m3/h)
Maksymalny przepływ: 34 gpm |
| Waga wysyłki |
300 funtów (137 kg) |
| Całkowita długość |
26" (66 cm) |
| Ogólna szerokość |
30 cm) |
| Ogólna wysokość |
24" (61 cm) |

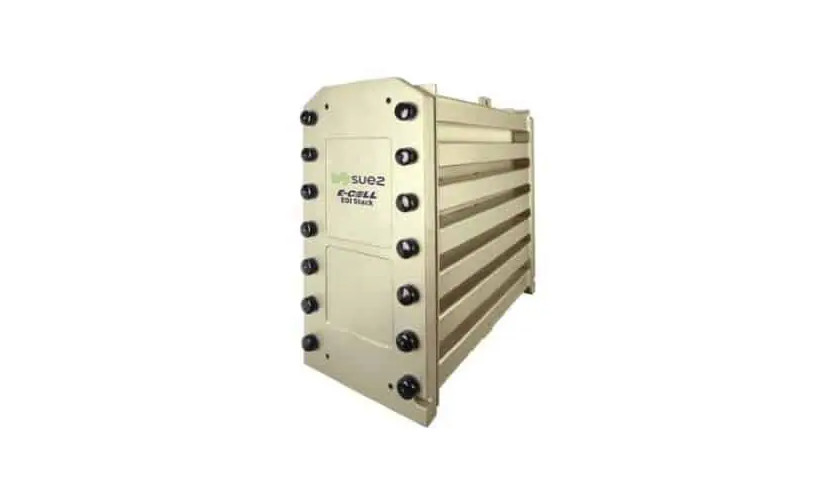

Poniższy rysunek przedstawia GE, Suez i Veolia od lewej do prawej strony (wszystko ten sam produkt: MK-7 EDI Stack).
Typowe zastosowania
Woda produktu z E-Cell MK-7 może spełniać najbardziej wymagające aplikacje wody ultraczystej, takie jak:
- demineralizowana woda z kotła dla kotłów wysokiego ciśnienia w elektrowniach i innych ciężkich zakładach przemysłowych.
- Ultraczysta woda do płukania paneli słonecznych i innych mikroelektroniki.
- Ultraczysta woda do elektrolizora, wytwarzania zielonego wodoru.
Zapewnienie jakości
- Oznakowane CE, RoHS, CSA i EAC.
- Produkowane w zakładach ISO 9001 i ISO 14001.
- Certyfikat UKCA.
- E-Cell MK-7 są certyfikowane przez Islamską Radę Żywności i Żywienia Ameryki (IFANCA®).
| E-Cell MK-7 ZestawSpecyfikacje |
| Nazwa Przepływ |
7.0 m3/h (31 gpm) |
| Przepływ Stawka Zakres |
4.2 ️ 7.8 m3/h (18 / 34 gpm) |
| Transport morski Waga |
165 kg (364 kg) |
|
Wymiary
(szerokość x wysokość x głębokość)
|
30 cm x 61 cm x 74 cm
12 ¢ x 24 ¢ x 30 ¢
|
| Produkt Woda JakośćUwaga: 1 |
| Gwarancje Dostępne |
| Odporność |
≥ 16 - Nie, nie.cm |
| Sodowy |
≤ 3ppb |
| Węgiel (SiO2) |
Jak niskie jako 5 ppb |
| Typowe Usunięcie Efektywność |
| Sodowy |
≥ 990,9% usunięcie |
| Węgiel (SiO2) |
Do góry. do 99% usunięcie |
| DziałanieParametry |
| Odzyskanie |
Do góry. do 97% |
| napięcie |
0 ¢ 400 VDC |
| Amperage |
0 ¢5.2 ADC |
| Wjazd Ciśnienie Uwaga: 2 |
≤ 6.9 bar (100 psi) |
| Ciśnienie Wyrzuć Uwaga: 3 |
2.4 ¢3.4 bar (35 ¢50 psi) |
| Pasza Woda Specyfikacje Uwaga: 4 |
|
Łącznie aniony wymienne
(TEA jako CaCO3)Uwaga 5
|
≤ 36 ppm
|
| Przewodność Równoważny |
≤ 62μS/cm |
| Temperatura |
40,4 ̊40 ̊C (40 ̊104 ̊F) |
|
Całkowita twardość
(jako CaCO3)Uwaga 6
|
≤ 1.0ppm |
| Siarka (SiO)2)Uwaga 7 |
≤ 1.0ppm |
| Łącznie Produkty organiczne Węgiel (TOC jako C) |
≤ 0.5ppm |
| ŁącznieChlor |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Bor Uwaga: 8 |
≤ 1.0ppm |
| pH |
4 do11 |
| Olej &Tłuszcz |
Żadnego wykrywalne |
| Szczątki Uwaga: 9 |
ROprzenikają |
| Utlenianie Agenci |
Żadnego wykrywalne |
| Kolor Uwaga: 10 |
≤ 5APHA |
Uwaga:
1Referency Winflows - oprogramowanie projekcyjne do weryfikacji oczekiwanej jakości wody produktu, a także rezystywności, natru,i gwarancji wydajności krzemionu, które są oferowane w warunkach projektowychAby uzyskać bor lub inne gwarancje, skontaktuj się z Veolia.
2Ciśnienie wejściowe jest określane przez wymagania ciśnienia w dół dla strumieni produktu i koncentratów, wybór działania przeciwprądu lub współprądu oraz spadek ciśnienia w stosie.
3. Przy przepływie nominalnym i 25°C. Oprogramowanie projekcyjne Winflows do weryfikacji warunków projektowych.
4. W celu sprawdzenia specyfikacji wody podawanej w warunkach projektowych należy skorzystać z oprogramowania do projekcji Winflows i podręcznika właściciela E-Cell Stack.
5. TEA (ppm jako CaCO3) - Całkowity anion wymienialny, oznacza to stężenie wszystkich anionów obecnych w wodzie paszowej, w tym udziałów OH-, CO2 i SiO2.Należy wykorzystać przepływy powietrza, aby potwierdzić, że woda do podawania TEA jest dopuszczalna w określonych warunkach zastosowań ◄Wartość tabeli jest przy minimalnym przepływie i maksymalnej temperaturze.
6.1,0 ppm jako CaCO3 granica twardości wody wstrzykiwającej ma zastosowanie wyłącznie do standardowej operacji przepływu przeciwprądu. Dozwolona twardość wody wstrzykiwającej zmniejsza się do 0,1 ppm jako CaCO3 w operacji przepływu współprądu.
7Dopuszczalny limit kwasu krzemieniowego zmniejsza się powyżej 5 m3/h przepływu. Dopuszczalny limit kwasu krzemieniowego zmniejsza się do 0,5 ppm przy twardości wody w postaci CaCO3 powyżej 0,5 ppm.
8Poziom boru w pasie jest ograniczony do 0,3 ppm jako B za każdym razem, gdy istnieje wymóg gwarancji krzemionu lub wymóg gwarancji odporności powyżej 10 MOhm-cm,ponieważ wyższe poziomy borowe mogą mieć wpływ na wydajnośćBez tych wymogów limit wynosi 1,0 ppm borowego.
9Odwrócona osmoza (RO) lub równoważna woda odżywcza: RO zapewnia wodę odżywczą EDI, która jest zasadniczo wolna od cząstek stałych, materiału koloidalnego i substancji organicznych o wysokiej masie cząsteczkowej,które mogą zanieczyszczać nośniki wymiany jonówJakość przepuszczalności RO jest określona, ponieważ stosy EDI zawierają opakowane łóżka środka wymiany jonów, które nie mogą być odwrócone/płynne w celu usuwania cząstek stałych.Systemy z otwartym systemem między systemem RO (lub innym źródłem) a E-Cell (ex). zbiornika, dekarbonizatora) musi być wyposażony w filtry bezpośrednio przed ogniwem E, aby chronić ogniwo E przed zanieczyszczeniem cząstkami stałymi.akceptowany jest filtr absolutny 5 μm lub filtr nominalny 1 μm.
10. APHA - standardowa/skala kolorów nazwana na cześć American Public Health Association i zdefiniowana przez ASTM D1209.
