E- Cell MK-3PharmHT jest jedynym farmaceutycznym zestawem elektrodejonizacji (EDI) przeznaczonym do:
• Dostarcz ultraczystej wody do zastosowań farmaceutycznych.
• Woda gorąca powinna być dezynfekująca do 85°C przez 160 cykli.
• Stosować bez ponownego wprowadzania koncentratów do obiegu i bez wstrzykiwania solanki.
• Nie wymaga zaciśnięcia śruby.
• Zapewnione, że nie będzie wycieków.
• Działanie przy niskiej mocy, < 300VDC.
Opis i zastosowanie:

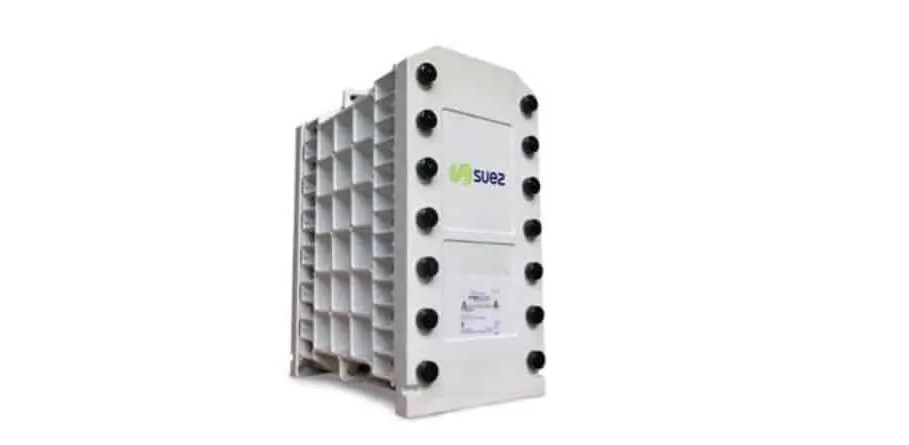

E-Cell MK-3PharmHT Stacks to stosy EDI oczyszczalne gorącą wodą, które wykorzystują prąd elektryczny do dejonizacji i polerowania wody przenikającej przez odwrotną osmozę (RO).Jakość wody produktu MK-3PharmHT przekracza poziomy jakości USP niezbędne w współczesnych zastosowaniach farmaceutycznych..
Typowe zastosowania:
• Produkty farmaceutyczne
• Laboratorium
Specyfikacje
| Producent |
Suez |
| Zestaw |
E-Cell Stack |
| Numer modelu |
MK-3PharmHT |
| Numer części |
E-Cell Stack |
| Opis |
Przepływ nominalny: 18 gpm
Zakres przepływu: 7 - 20 gpm |
| Waga wysyłki |
92 kg |
| Kluczowe cechy |
Typowa wydajność - Jakość produktu
Oporność: > 10 MOhm-cm
TOC: < 500 ppb
Sanitaryzacja ciepłą wodą -
Liczba cykli dezynfekcji w ciągu 1 godziny: 160 cykli
Temperatura dezynfekcji: 176 do 185oF - 80 do 85oC
Maksymalne ciśnienie do wlewu: 2,1 bar / 30 psi
Parametry działania -
Odzysk: do 96%
Przepływ koncentratów Przepływ przeciwprądu - współprądy standardowe < 0,1 ppm (jako CaCO3) twardość podaży
napięcie: 0-300 VDC
Amperage: od 0 do 5,2 ADC
Ciśnienie wejściowe: Przeciw prąd- 4,1 do 6,2 bar Prąd równoległy- 3,1 do 6,2 bar 60 do 90 psi 45 do 90 psi
Spadek ciśnienia przy przepływie nominalnym: 1,4 do 2,4 bara - 20 do 35 psi |
| Całkowita długość |
19" (48 cm) |
| Ogólna szerokość |
30 cm) |
| Ogólna wysokość |
24" (61 cm) |
Na poniższym rysunku pokazane są GE, Suez i Veolia od lewej do prawej (wszystkie to ten sam produkt:VeoliaModuł EDI)
Typowe zastosowania
E-Cell MK-3PharmHT Stack wytwarza ultraczistą wodę, która konsekwentnie przekracza standardy jakości ustalone przez USP, EP i inne farmakopeje w wielu zastosowaniach.
* Produkowanie wody do wstrzykiwań.
* Dostarczanie oczyszczonej wody farmaceutycznej.
* Służy jako źródło dla systemów oczyszczonej wody laboratoryjnej.
Aby uprościć proces projektowania i zwiększyć zaufanie do aplikacji EDI,Veolia oferuje prognozy wydajności i gwarancje dla E-Cell MK-3PharmHT za pośrednictwem oprogramowania Winflows* lub przez bezpośredni kontakt.
Zapewnienie jakości
E-Cell MK-3PharmHT Stack zapewnia wyjątkową jakość dzięki wielokrotnym certyfikacjom i zgodności:
* oznakowanie CE, RoHS, CSA i EAC w celu zapewnienia zgodności z wymogami bezpieczeństwa i ochrony środowiska.
* Wszystkie materiały w kontakcie z płynami przetwarzanymi przez stos są zgodne z przepisami FDA, zapewniając bezpieczeństwo dla zastosowań farmaceutycznych i biotechnologicznych.
* Certyfikat UKCA na zgodność z normami brytyjskimi.
* Wytwarzane w obiekcie ISO 9001 i ISO 14001, gwarantującym wysoką jakość procesów produkcyjnych i zrównoważony rozwój środowiska.
* Certyfikacja halal przez Islamską Radę ds. Żywności i Odżywiania w Ameryce (IFANCA®), zapewniająca zgodność z islamskimi przepisami dietetycznymi.
Te gwarancje zapewniają spokój umysłu w przyjmowaniu E-Cell MK-3PharmHT Stack dla potrzeb ultraczystej wody.
| MK-3PharmHT Zestaw Specyfikacje |
| Nazwa Przepływ |
3.4 m3/h (15 gpm) |
| Przepływ Stawka Zakres |
1.6 ¢5.4 m3/h (7,0 ̇23.8 gpm) |
| Transport morski Waga |
100 kg (220 kg) |
|
Wymiary
(szerokość x wysokość x głębokość)
|
30 cm x 61 cm x 54 cm
12 ¢ x 24 ¢ x 22??
|
| Produkt Woda JakośćUwaga: 1 |
| Gwarancje Dostępne |
| Odporność |
≥ 10 - Nie, nie.cm |
| Typowe Usunięcie Efektywność |
| Sodowy |
≥ 990,9% usunięcie |
| Węgiel (SiO2) |
Do góry. do 99% usunięcie |
| DziałanieParametry |
| Odzyskanie |
Do góry. do 96% |
| napięcie |
0 ¢ 300 VDC |
| Amperage |
0 ¢5.2 ADC |
| Wjazd Ciśnienie Uwaga: 2 |
≤ 6.9 bar (100 psi) |
| Ciśnienie Wyrzuć Uwaga: 3 |
1.4 ¢2.8 bar |
20 ¢40 psi |
| Sanitaryzacja ciepłą wodą Cycle |
160 |
| Maksymalny SanitaryzacjaTemperatura |
85oC (185oF) |
| Maksymalny Ciśnienie wlewu do urządzenia sanitarnego |
2.1 bar (30 psi) |
| Pasza Woda Specyfikacje Uwaga: 4 |
|
Łącznie aniony wymienne
(TEA jako CaCO3)Uwaga 5
|
≤ 63.6ppm
|
| Przewodność Równoważny |
≤ 109μS/cm |
| Temperatura |
40,4 ̊40 ̊C (40 ̊104 ̊F) |
| Całkowita twardość (jako CaCO)3)Uwaga 6 |
≤ 1.0ppm |
| Siarka (SiO)2)Uwaga 7 |
≤ 1.0ppm |
| Łącznie Produkty organiczne Węgiel (TOC jako C) |
≤ 0.5ppm |
| ŁącznieChlor |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Bor Uwaga: 8 |
≤ 1.0ppm |
| pH |
4 do11 |
| Olej &Tłuszcz |
Żadnego wykrywalne |
| Szczątki Uwaga: 9 |
ROprzenikają |
| Utlenianie Agenci |
Żadnego wykrywalne |
| Kolor Uwaga: 10 |
≤ 5APHA |
Uwaga dotyczące obsługi i użytkowania E-Cell MK-3PharmHT Stack:
1.Zmiany wydajności:Użyj oprogramowania projekcyjnego Winflows do oceny oczekiwanej jakości wody, rezystywności, natru,i gwarancje wydajności krzemionki dostosowane do warunków projektowaniaW przypadku boru lub dodatkowych gwarancji należy skontaktować się z Veolia.
2.Określenie ciśnienia wejściowego:Na ciśnienie wejściowe wpływają wymagania ciśnienia w dół dla strumieni produktu i koncentratów, wybór działania przeciwprądu lub współprądu,i spadek ciśnienia w całym stosie.
3.Warunki nominalne:Wszystkie specyfikacje podane są przy nominalnych przepływach i temperaturze 25°C. Do weryfikacji specyficznej dla projektu należy odnieść się do oprogramowania projekcyjnego Winflows.
4.Specyfikacje wody paszowej:Sprawdź specyfikacje wody podawanej w warunkach projektowych przy użyciu oprogramowania projekcyjnego Winflows i podręcznika właściciela stosów E-Cell.
5.TEA (Całkowity anion wymienialny):TEA stanowi łączne stężenie wszystkich anionów obecnych w wodzie paszowej, w tym wkładów z OH-, CO2 i SiO2.Jest niezbędne, aby użyć Winflows, aby upewnić się, że woda TEA jest akceptowalna w określonych warunkach pracy aplikacjiWskazane wartości podane są przy minimalnym przepływie i maksymalnej temperaturze.
6.Granice twardości wody paszowej:Ograniczona twardość wody wstrzykiwającej w formie CaCO3 wynosząca 1,0 ppm ma zastosowanie szczególnie do standardowej operacji przepływu przeciwprądu.1 ppm jako CaCO3.
7.Rozważania dotyczące ograniczeń ilości krzemionu:Dopuszczalny limit krzemionka zmniejsza się w miarę przekraczania przez przepływ wartości nominalnych.
8.Poziom podaży boru:Poziom boru w paszy nie może przekraczać 0,3 ppm jako B, gdy istnieje wymóg gwarancji krzemionu lub wymóg gwarancji odporności powyżej 10 MOhm-cm.Wyższy poziom boru może zagrozić wydajnościW przypadku braku tych wymogów limit wynosi 1,0 ppm borowego.
9.Odwrotna osmoza lub równoważna woda paszowa:Zaleca się stosowanie RO, ponieważ zapewnia ona wodę EDI, która jest w dużej mierze wolna od cząstek stałych, materiału koloidalnego i substancji organicznych o dużej masie cząsteczkowej, które mogą zanieczyszczać środki wymiany jonów.Jest to kluczowe, ponieważ stosy EDI nie mogą być odwrotnie myte / płynne w celu usunięcia cząstek stałychSystemy z otwartą konfiguracją pomiędzy RO (lub innym źródłem) a ogniwem E muszą zawierać filtry przed ogniwem E w celu ochrony przed zanieczyszczeniem cząstkami.odpowiedni jest 5 μm absolutny lub 1 μm nominalny filtr.
10.Standardy kolorystyczne APHA:APHA odnosi się do standardu / skali kolorów nazwanej na cześć Amerykańskiego Stowarzyszenia Zdrowia Publicznego i jest zdefiniowana przez ASTM D1209.
W celu uzyskania szczegółowych i szczegółowych informacji dotyczących eksploatacji i konserwacji E-Cell MK-3PharmHT należy zapoznać się z oprogramowaniem do projekcji Winflows oraz innymi odpowiednimi dokumentami.
Aby uzyskać więcej modeli, kliknij:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Przykłady wydajności technologii E-Cell EDI
Technologia E-Cell EDI została z powodzeniem zastosowana w różnych gałęziach przemysłu, takich jak energetyka, ropa naftowa, chemikalia, stal, farmaceutyka i elektronika.
W przypadku wniosku prosimy o kliknięcie:W związku z powyższym Komisja uznaje, że nie ma żadnych dowodów na to, że Komisja uznała, że środki te są zgodne z rynkiem wewnętrznym.
