E-Cell MK-3MiniHT jest jedynym zestawem elektrodejonizacji laboratoryjnej i farmaceutycznej (EDI) zaprojektowanym do:
• Dostarczanie wody ultraczystej do zastosowań farmaceutycznych.
• Woda gorąca powinna być dezynfekująca do 85°C przez 160 cykli.
• Stosować bez recyrkulacji koncentratów i bez wstrzykiwania solanki.
• Nie wymaga zaciśnięcia śruby.
• Zapewnione, że nie będzie wycieków.
• Działanie przy niskiej mocy, < 150VDC.
Opis i zastosowanie:
E-Cell MK-3MiniHT stacks to stacks EDI oczyszczalne gorącą wodą, które wykorzystują prąd elektryczny do dejonizacji i polerowania wody przenikającej odwrotną osmozą (RO).Woda produkcyjna MK-3MiniHT przekracza poziomy USP wymagane w dzisiejszych zastosowaniach farmaceutycznych.
Typowe zastosowania:
• Produkty farmaceutyczne
• Laboratorium
Specyfikacje
|
Producent
|
Suez
|
|
Zestaw
|
E-Cell
|
|
Numer modelu
|
MK-3MiniHT
|
|
Numer części
|
3044124
|
|
Wnioski
|
Typowa wydajność - jakość produktu -
Odporność: > 10 MOhm-cm
TOC: < 500 ppb
Sanitaryzacja ciepłą wodą - liczba cykli sanitaryzacji w ciągu 1 godziny: 160 cykli
Temperatura dezynfekcji: 176 do 185oF / 80 do 85oC
Maksymalne ciśnienie wlewu do urządzeń sanitarnych: 2,1 bara 30 psi
Parametry operacyjne
Odzysk: do 92%
Przepływ koncentratów: Przepływ przeciwprądowy - standardowy, współprądowy ?? < 0,1 ppm (w formie CaCO3) twardość podaży
napięcie: od 0 do 150 VDC
Amperage: od 0 do 5,2 ADC
Ciśnienie wejściowe (prąd przeciwprądny) - 60 do 90 psi (4,1 do 6,2 bara)
(Wspólny prąd) - 45 do 90 psi (3,1 do 6,2 bara)
Spadek ciśnienia przy przepływie nominalnym: 20 do 35 psi (1,4 do 2,4 bara)
Maksymalne specyfikacje wody odnośnej:
Woda pokarmowa - całkowite aniony wymienialne (TEA jako CaCO3): < 25 mg/l < 25 ppm
Woda podgrzewająca ️ Przewodność, ekwiwalent NaHCO3 < 43 μS/cm < 43 μS/cm
Temperatura: od 4,4 do 40oC
Całkowita twardość (jako CaCO3): < 1,0 mg/l < 1,0 ppm
Siarki (SiO2): < 1,0 mg/l < 1,0 ppm
Całkowity węgiel organiczny, TOC jako C: < 0,5 mg/l < 0,5 ppm
Chlor całkowity: < 0,05 mg/l < 0,05 ppm
|
|
Opis
|
Przepływ nominalny: 5 gpm (1,14 m3/h)
Przedział przepływu: 2,2 gpm (0,5 m3/h)
|
|
Waga wysyłki
|
39 kg
|
|
Całkowita długość
|
28 cm.
|
|
Ogólna szerokość
|
30 cm)
|
|
Ogólna wysokość
|
24" (61 cm)
|

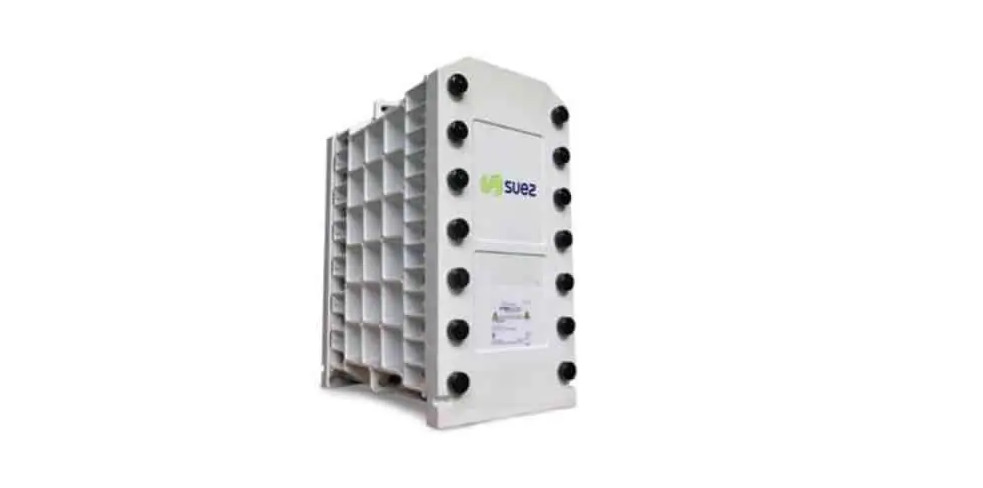

Na poniższym rysunku pokazane są GE, Suez i Veolia od lewej do prawej (wszystkie to ten sam produkt:VeoliaModuł EDI)
Woda z produktu E-Cell MK-3MiniHT jest idealnie nadająca się do zastosowań przemysłowych na małą skalę, gdzie przekracza standardy jakości wymagane przez USP, EP i inne farmakopeje.Jest niezawodny w różnych zastosowaniach, takich jak woda do wstrzykiwańAby ułatwić proces projektowania i zwiększyć zaufanie do aplikacji EDI,Veolia zapewnia prognozy i gwarancje dotyczące wyników E-Cell za pośrednictwem oprogramowania Winflows* lub bezpośrednim kontaktemZapewnia to, że E-Cell MK-3MiniHT można z łatwością i precyzją zintegrować z potrzebami oczyszczania wody.
Zapewnienie jakości E-Cell MK-3MiniHT Stack jest rygorystyczne, zgodnie z wieloma międzynarodowymi standardami i certyfikacjami.zapewnienie zgodności z różnymi przepisami dotyczącymi bezpieczeństwa i ochrony środowiska. Wszystkie materiały w bezpośrednim kontakcie z płynami przetwarzanymi przez E-Cell MK-3MiniHT spełniają wymagania określone przez FDA, gwarantując bezpieczeństwo żywności.posiada certyfikat UKCA, co odzwierciedla zgodność z normami brytyjskimi.
wyprodukowane w zakładzie, który przestrzega norm ISO 9001 (zarządzanie jakością) i ISO 14001 (zarządzanie środowiskiem);E-Cell MK-3MiniHT Stack dodatkowo pokazuje swoje zaangażowanie w doskonałość zarówno w zakresie jakości produktu, jak i zrównoważonego rozwoju środowiskaPonadto, stos został certyfikowany przez islamską Radę ds. Żywności i Żywienia w Ameryce (IFANCA®),zatwierdzające jego przydatność do stosowania w zastosowaniach związanych z ograniczeniami dietetycznymi HalalTen kompleksowy zestaw środków zapewnienia jakości zapewnia, że E-Cell MK-3MiniHT Stack spełnia najwyższe standardy bezpieczeństwa, jakości i niezawodności.
|
MK-3MiniHT Zestaw Specyfikacje
|
|
Nazwa Przepływ
|
1.14 m3/h (5.0 gpm)
|
|
Przepływ Stawka Zakres
|
0.5 ¢1.6 m3/h (2.2 ̇7.0 gpm)
|
|
Transport morski Waga
|
57 kg (126 kg)
|
|
Wymiary
(szerokość x wysokość x głębokość)
|
30 cm x 61 cm x 29 cm
12 ¢ x 24 ¢ x 12 ¢
|
|
Produkt Woda JakośćUwaga: 1
|
|
Gwarancje Dostępne
|
|
Odporność
|
≥ 10 (Produkty farmaceutyczne) lub
≥ 16 MOhm-cm (przemysłowy)
|
|
Sodowy
|
≤ 3 ppb (przemysłowy)
|
|
Węgiel (SiO2)
|
Jak niskie jako 5 ppb(przemysłowy)
|
|
Typowe Usunięcie Efektywność
|
|
Sodowy
|
≥ 990,9% usunięcie
|
|
Węgiel (SiO2)
|
Do góry. do 99% usunięcie
|
|
DziałanieParametry
|
|
Odzyskanie
|
Do góry. do 93%
|
|
napięcie
|
0 ¢ 150 VDC
|
|
Amperage
|
0 ¢5.2 ADC
|
|
Wjazd Ciśnienie Uwaga: 2
|
≤ 6.9 bar (100 psi)
|
|
Ciśnienie Wyrzuć Uwaga: 3
|
1.4 ¢2.8 bar (20 ¢40 psi)
|
|
Sanitaryzacja ciepłą wodą Cycle
|
160
|
|
Maksymalny SanitaryzacjaTemperatura
|
85oC (185oF)
|
|
Maksymalny Ciśnienie wlewu do urządzenia sanitarnego
|
2.1 bar (30 psi)
|
|
Pasza Woda Specyfikacje Uwaga: 4
|
|
Łącznie aniony wymienialne
(TEA jako CaCO3)Uwaga: 5
|
≤ 68.2ppm
|
|
Przewodność Równoważny
|
≤ 117μS/cm
|
|
Temperatura
|
40,4 ̊40 ̊C (40 ̊104 ̊F)
|
|
Całkowita twardość (jako CaCO)3)Uwaga 6
|
≤ 1.0ppm
|
|
Siarka (SiO)2)Uwaga 7
|
≤ 1.0ppm
|
|
Łącznie Produkty organiczne Węgiel (TOC jako C)
|
≤ 0.5ppm
|
|
ŁącznieChlor
|
≤ 0.05 ppm
|
|
Fe, Mn, H2S
|
≤ 0.01 ppm
|
|
Bor Uwaga: 8
|
≤ 1.0ppm
|
|
pH
|
4 do11
|
|
Olej &Tłuszcz
|
Żadnego wykrywalne
|
|
Szczątki Uwaga: 9
|
ROprzenikają
|
|
Utlenianie Agenci
|
Żadnego wykrywalne
|
|
Kolor Uwaga: 10
|
≤ 5APHA
|
Uwaga na temat E-Cell MK-3MiniHT:
1Warunki rzeczywiste na miejscu mogą mieć wpływ na wydajność systemu.gwarancje wydajności krzemionu w określonych warunkach konstrukcyjnychW odniesieniu do boru lub innych gwarancji prosimy o kontakt z Veolia w celu uzyskania dalszych informacji.
2Ciśnienie wejściowe jest określane przez kilka czynników, w tym wymagania ciśnienia w dół dla strumieni produktu i koncentratów,wybór trybu pracy przeciwprądu lub współprądu, a ciśnienie spada w całym stosie.
3Warunki odniesienia to nominalny przepływ i temperatura 25°C. W celu weryfikacji w rzeczywistych warunkach projektowych zaleca się skorzystanie z oprogramowania Winflows.
4Należy zapoznać się z oprogramowaniem projekcyjnym Winflows oraz z podręcznikiem właściciela E-Cell Stack, aby upewnić się, że specyfikacje wody podawanej są odpowiednie dla warunków projektowania systemu.
5TEA (Total Exchangeable Anion) oznacza całkowite stężenie anionów w wodzie paszowej, włącznie z udziałem OH-, CO2 i SiO2.W celu potwierdzenia dopuszczalności wody podnośnej TEA w szczególnych warunkach eksploatacji aplikacji konieczne jest użycie systemu Winflows.Podana wartość tabeli opiera się na minimalnym przepływie i maksymalnej temperaturze.
6. Granicę twardości wody podnośnej wynoszącą 1,0 ppm jako CaCO3 stosuje się szczególnie do standardowej operacji przepływu przeciwprądu.dopuszczalna twardość wody paszowej spada do 00,1 ppm jako CaCO3.
7Dopuszczalny limit kwasu krzemieniowego zmniejsza się, gdy przepływ przekracza wartość nominalną.
8Poziom boru w pasie jest ograniczony do 0,3 ppm jako B, gdy istnieje wymóg gwarancji krzemionu lub gwarancji odporności przekraczającej 10 MOhm-cm.Wyższy poziom boru może potencjalnie wpływać na wydajność systemu.W przypadku braku tych wymogów, limit jest rozszerzony do 1,0 ppm borowego.
9W celu dostarczenia wody do systemu EDI zaleca się odwrotną osmozę (RO) lub równoważny proces.i substancje organiczne o wysokiej masie cząsteczkowej, które mogą zanieczyszczać środki wymiany jonówPonieważ stosy EDI zawierają zapakowane łóżka środka wymiany jonów, które nie mogą być odwrócone/płynne, konieczne jest określenie jakości przepływu RO.Systemy z otwartą pętlą między systemem RO (lub innym źródłem) a ogniwem E (e)Na przykład, zbiornik, dekarbonizator) musi zawierać filtry bezpośrednio przed ogniwem E, aby chronić go przed zanieczyszczeniem cząstkami stałymi.uznaje się za dopuszczalny 5 μm absolutny lub 1 μm nominalny filtr.
10Standardy kolorów APHA zostały nazwane na cześć American Public Health Association i są zdefiniowane przez ASTM D1209.który może być wskaźnikiem jakości wody.
Aby uzyskać więcej modeli, kliknij:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Przykłady wydajności technologii E-Cell EDI
Technologia E-Cell EDI została z powodzeniem zastosowana w różnych gałęziach przemysłu, takich jak energetyka, ropa naftowa, chemikalia, stal, farmaceutyka i elektronika.
W przypadku wniosku prosimy o kliknięcie:W związku z powyższym Komisja uznaje, że nie ma żadnych dowodów na to, że Komisja uznała, że środki te są zgodne z rynkiem wewnętrznym.
