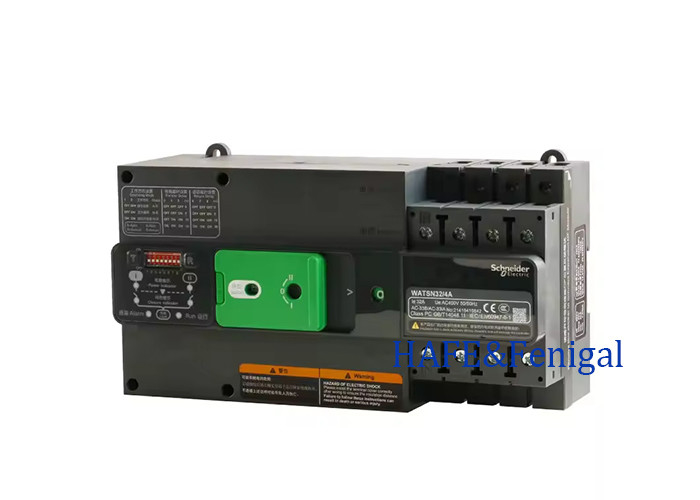

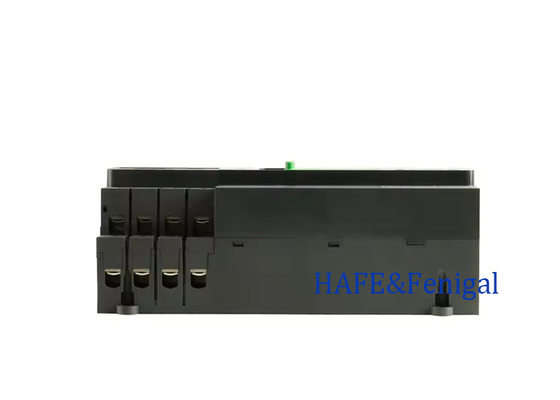

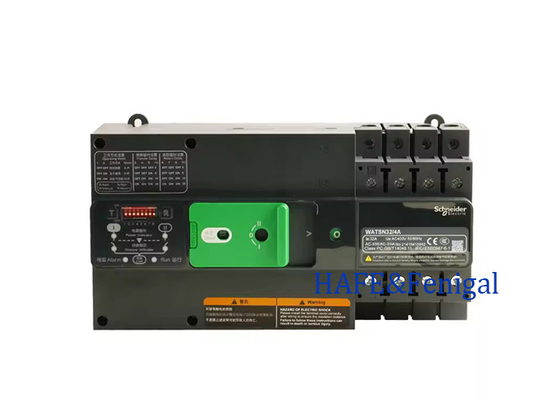

WATSN SERIES Automatyczny przełącznik przenoszący poziom PC WATSN-100/32/4A NA00324 100A/160A/250A/630A
Korzyści płynące z tej nowej generacji TransferPacT WATSN można opisać jako "kompaktowe i wyrafinowane, z wielką obietnicą" w następujących słowach:
Kompaktowy: z małym zasięgiem może zmieścić się w bardzo ograniczonych przestrzeniach.
Trzy pozycje pobudzenia są zintegrowane, zapewniając szybkie przełączanie w milisekundach.
Uprawione: doskonała wydajność wynikająca z wielokrotnego szlifowania: kategoria AC-33B, pełny zakres prądu krótkotrwałego (Icw).
Jakość: jakość i bezpieczeństwo zawsze są na pierwszym miejscu.
Kompletne sterowniki obsługują protokół komunikacji Modbus, aby umożliwić pełne połączenie.
Różnorodność: spełnianie różnych potrzeb - proste i kompletne kontrole, pełna certyfikacja wielostronnego systemu.
Elastyczny: umożliwia elastyczny budynek i rozbudowę.
Dostosowane do Twoich potrzeb, w pełni wyposażone w inteligentny system sterowania TIDE 2.0 i zunifikowaną architekturę platformy.
The new TransferPacT WATSN series automatic transfer switch is designed for switching between two power sources in a power supply and distribution system with a rated working voltage of AC 400V and below and a rated frequency of 50 or 60 Hz to ensure continuityZ wyjątkową wydajnością i najwyższą jakością, włączając konstrukcję napędu podniecającego.jest szeroko stosowany w różnych środowiskach i spełnia wymagania każdego klienta
Klasa PC
• Sprzęt przełącznika przenośnego oparty na mechanicznych urządzeniach przełącznikowych, który nie wymaga zasilania elektrycznego do utrzymania głównych kontaktów otwartych lub zamkniętych i jest w stanie tworzyć, przenosić,i prądów przerywania w normalnych warunkach obwodów, w tym w warunkach przeciążenia roboczego, tworząc i wytrzymując prądy zwarcia.
Wyciąg z IEC60947-6-1
Automatyczny przełącznik WATSN jest specjalnie zaprojektowany zgodnie ze standardowymi wymaganiami dotyczącymi przekazywania mocy.
Innymi słowy, może gwarantować bezpieczeństwo samego przełącznika i nie będzie
uszkodzone z powodu awarii, takiej jak przeciążenie lub zwarcie, co zapewnia niezawodną łączność obwodów.
| Ramka |
100 |
160 |
250 |
630 |
| Narysowany prąd roboczy (A) Ie AC-33B |
63 |
160 |
250 |
630 |
| Liczba słupów |
2,3,4 |
2,3,4 |
2,3,4 |
3,4 |
| Pozycje operacyjne |
3 |
3 |
3 |
3 |
| Rodzaje kontroli |
A,R |
A,R |
A,R |
A,R |
| Właściwości elektryczne określone przez GB/T 14048.11 (IEC 60947-6-1) |
|
|
|
|
|
| Narysowane napięcie izolacyjne (V) |
U |
690 |
800 |
800 |
800 |
| Narysowany impuls wytrzyma napięcie (V) |
Uimp |
6000 |
8000 |
8000 |
8000 |
| Narysowane napięcie robocze (V) |
UE AC50/60Hz |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
380-415V |
| Nominalna częstotliwość pracy (Hz) |
f |
50/60 |
50/60 |
50/60 |
50/60 |
| Narysowany krótkotrwały prąd odporny (kA/60 ms) |
Icw |
5 |
10 |
10 |
12.6 |
| Nominalna moc wytwarzania zwarć (kA) |
Icm |
7.65 |
17 |
17.24 |
25.55 |
| Prąd szczytowy (kA) |
Ipeak |
16.24 |
20.84 |
20.04 |
33.91 |
| Trwałość mechaniczna |
8000 |
10000 |
10000 |
10000 |
| Trwałość elektryczna |
6000 |
6000 |
6000 |
6000 |
| Instalacja i podłączenie |
|
|
|
|
|
| Sposób instalacji |
Szynka/płytka podłoża |
Szynka/płytka podłoża |
Płytka bazowa |
Płytka bazowa |
| Metoda okablowania |
Kabel |
Pozostałe, o masie nieprzekraczającej 1 kg |
Pozostałe, o masie nieprzekraczającej 1 kg |
Pozostałe, o masie nieprzekraczającej 1 kg |
| Urządzenie pomocnicze |
|
|
|
|
|
| Bez zawiesiny |
■ |
■ |
■ |
■ |
| Wracająca informacja o pozycji |
□ |
□ |
■ |
■ |
| Pokrycie terminalu |
□ |
□ |
- |
- |
| Płytka szynowa |
□ |
□ |
- |
- |
| Pokrywka izolacyjna końcowa |
■ |
■ |
- |
- |
| Ekran izolacyjny międzyfazowy |
- |
- |
□ |
□ |
Uwaga: ■ Standardowa □ Nieobowiązkowa)) 1) domyślna 230V/400V
Uwaga:
Typy sterowników obejmują: typ końcowy; typ podstawowy; typ inteligentny
Konwencjonalny prąd cieplny: 32, 40, 63, 80, 100, 160, 250, 400, 630
Wybieralna liczba słupów: 3, 4 (wszystkie serii)
Urządzenie elektryczne Klasa: PC - bez zabezpieczenia przed zwarciem i przeciążeniem
Tryby działania: R - automatyczna zmiana i automatyczne odzyskiwanie; S - automatyczna zmiana bez automatycznego odzyskiwania; I - wzajemna gotowość
Dodatkowe funkcje: X-połączenie przeciwpożarowe; F-sygnał zwrotny (sygnał zwrotny pozycji); I - moduł monitorowania prądu (dostępny tylko dla sterownika typu D)
*: W przypadku siłowników z serii INT nie ma potrzeby dodawania tekstu oznaczonego "*" i następującego ".".
**: Dostępne są dwie metody montażu: montaż na urządzeniu i montaż na panelu.
Proszę dodać uwagę, jeśli wymagana jest instalacja paneli.
