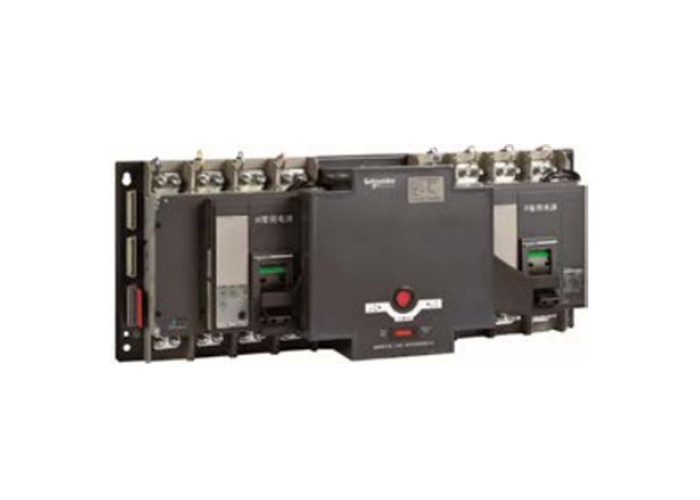

Klasy CB Automatyczny przełącznik przenośny z nadprądem i prądem nominalnym WATSN-800
Klasa CB
ATSE z uwolnieniem nadprądu
Jego główny kontakt można zamknąć i użyć do przerwania prądu zwarcia

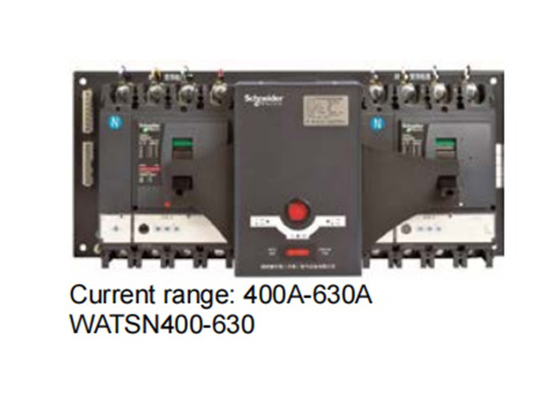

Przełącznik automatycznego przenoszenia serii WATSN jest przełącznikiem automatycznego przenoszenia klasy CB, jeżeli:
Przyjmuje jako siłownik wyłącznik z uwolnieniem nadprądu.
funkcji ochronnej, może zapewnić ochronę przed zwarciem i przeciążeniem
Jego zdolność wytwarzania i rozbijania jest znacząca.
wyższe niż inne elementy, takie jak kontaktory i przekaźniki.
Model i specyfikacja Właściwości elektryczne określone zgodnie z IEC
60947-6-1 i GB14048.11 |
WATSN-800 |
WATSN-1000 |
WATSN-1250 |
WATSN-1600 |
| Liczba słupów |
34 |
3,4 |
34 |
34 |
| Kontroler |
| Typ A |
■ |
■ |
■ |
■ |
| Rodzaj B |
|
■ |
■ |
■ |
| Typ D |
|
|
|
|
| Komponent uruchamiający |
NS-N,NS-H |
|
|
|
| Prąd nominalny (A) |
W środku. |
|
800 |
1000 |
1250 |
1600 |
| Narysowane napięcie izolacyjne V) |
U |
|
800 |
800 |
800 |
800 |
| Narysowane napięcie impulsowe, napięcie odporne (kV) |
UIMF |
|
8 |
8 |
8 |
8 |
| Wskaźnik mocy operacyjnych (V) |
UE |
AC50Hz |
415 |
415 |
415 |
415 |
| Najwyższa zdolność przełomowa |
Icu |
AC50Hz |
220/240V |
50/70 |
50/70 |
50/70 |
50/70 |
| (wartość rzeczywista kA) |
380/415V |
50/70 |
50/70 |
50/70 |
50/70 |
| Pojemność przełomowa |
Ics |
(% lcu) |
75% |
75% |
75% |
75% |
| Funkcja izolacyjna |
■ |
■ |
■ |
■ |
| Wytrzymałość mechaniczna |
(Słowo) |
|
10000 |
10000 |
10000 |
10000 |
| Wytrzymałość elektryczna |
(Słowo) |
AC50Hz 440V-In |
5000 |
5000 |
4000 |
2000 |
| Minimalny czas przenoszenia kontaktu |
(**) |
S |
2.5 |
2.5 |
2.5 |
2.5 |
| Ochrona i pomiar |
|
|
|
|
| Wymienna jednostka sterująca |
Wspólne wydanie (standardowe) |
|
Mikrofon 2.0 |
Mikrofon 2.0 |
Mikrofon 2.0 |
Mikrofon 2.0 |
| |
Wspólne wydanie (standardowe) |
|
Mikrometr 5.0 |
Mikrometr 5.0 |
Mikrometr 5.0 |
Mikrometr 5.0 |
| Instalacja i podłączenie |
| Przymocowanie/przednie połączenie panelu |
(***) |
|
|
|
■ |
■ |
■ |
| Urządzenie pomocnicze do monitorowania i wskazywania |
| sygnał zwrotny pozycji |
|
■ |
■ |
■ |
| Funkcja połączenia przeciwpożarowego |
|
■ |
■ |
■ |
| sygnał sprzężenia zwrotnego alarmu |
|
■ |
■ |
■ |
Szerokie zastosowanie
● Używane w systemach AC220V i AC380V
● Trzy tryby działania konfigurowalne na miejscu: automatyczna zmiana i automatyczna
odzyskiwanie, automatyczna zmiana bez automatycznego odzyskiwania i wzajemna gotowość.
● Można go łatwo podłączyć do inteligentnego systemu monitorowania
Produkt o wysokiej wydajności
● Wysoka zdolność do rozbijania (klasa CB)
● Pojemność przełomowa operacyjna jest równa 100% ostatecznej pojemności przełomowej (klasa
CB)
● Zapewniają wysoką zdolność ograniczania prądu i całkowitą selektywność ekonomiczną (klasa CB)
● Zapewniają wysoką zdolność do wytwarzania zwarć i nominalną zdolność do przetrwania krótkich czasów
(klasa PC)
Łatwe podłączenie i montaż
● Nie ma potrzeby obniżania temperatury zarówno w układzie poziomym, jak i pionowym
● Nie ma potrzeby obniżania ceny w przypadku niższych linii przychodzących
Większa niezawodność
● Alarm w przypadku nieprawidłowego połączenia neutralnego
● Automatyczne odcięcie sygnału w przypadku nieudanej transmisji
Inteligentna komunikacja
● Interfejs komunikacji RS485 i protokół komunikacji Modbus-RTU
● Zapewnia cztery zdalne funkcje, w tym zdalne sterowanie, telemetria, zdalne sterowanie i
Telereg
Uwaga:
Typy sterowników obejmują: A - typ terminala; B - typ podstawowy; D - typ inteligentny
Poziomy prądu ramy: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
Prąd nominalny: W zależności od różnych poziomów ramy wybierany jest przez użytkownika (powołując się na próbkę wyłącznika NSX/NS)
Wybieralna liczba słupów: 2 (tylko dla serii iC65), 3, 4 (wszystkie serii)
Urządzenie elektryczne Klasa: CB - z ochroną przed zwarciem i przeciążeniem
Tryby działania: R - automatyczna zmiana i automatyczne odzyskiwanie; S - automatyczna zmiana bez automatycznego odzyskiwania; I - wzajemna gotowość
Dodatkowe funkcje: połączenie przeciwpożarowe X; sygnał zwrotny F; moduł monitorowania prądu I (dostępny tylko dla sterownika typu D)
Uwolnienie ¢ klasy CB. Uwolnienie z różnym zakresem ochrony można wybrać w zależności od potrzeb użytkownika.
*: Dostępne są dwie metody montażu: montaż na urządzeniu i montaż na panelu.
Prosimy dodać uwagę, jeśli wymagana jest instalacja panelu. Produkty iC65 nie obsługują
sterowniki montowane na panelu.
**: F-funkcja sygnału zwrotnego (w tym zwrot pozycji i alarmu, należy dodać tekst wyjaśniający w razie potrzeby).Produkty z serii 800-1600A obejmują grupę informacji zwrotnych o pozycji i grupę informacji zwrotnych o alarmie jako standardW przypadku produktów 63A i niższych prądów dostępna jest tylko grupa informacji zwrotnych o pozycji.
