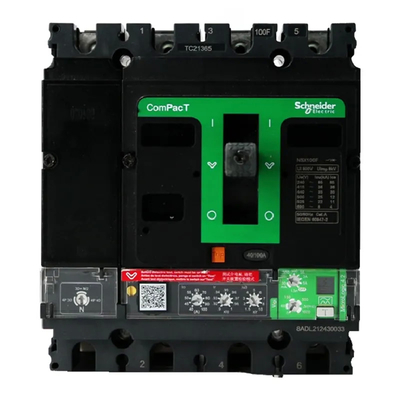

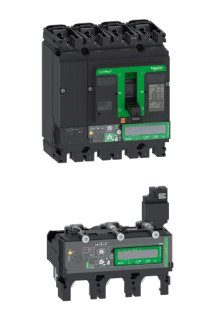

Schneiders Original MicroLogic 4.2/4.3/7.2E/7.3E & AL Przemysłowy wyłącznik

Compact NSX

Różnorodność wyłączników obwodów w kształtowanej obudowie ComPacT NSX (MCCB) została zaprojektowana w celu optymalizacji przestrzeni i zdolności rozbicia.

Specyfikacja:

--- Elastyczna instalacja w dowolnej pozycji: centralna lub ścienna
--- Prąd nominalny: od 16 do 630 A
---9 zdolności przerywania dla dwóch rozmiarów wyłączników:
- do 250 A: 25, 36, 50, 70, 100, 150, 200 kA przy 415 V

- do 630 A: 36, 50, 70, 100, 150, 200 kA przy 415 V

- obydwa rozmiary wyłączników 75 i 100 kA przy 690 V

---1, 2, 3 i 4 wersje biegunowe dostępne
--- Szeroki zakres zabezpieczeń elektronicznych i termo-magnetycznych
--- Zaawansowana jednostka wytrzymałościowa z wbudowanym pomiarem mocy: I, U, P, E, THD, f, CosPhi
--- Wymienne jednostki wycieczkowe, aby ulepszyć panel o bardziej inteligentne funkcje
--- system podłączenia i gotowego okablowania oraz akcesoria łączności
---Wielka liczba opcji dla urządzeń pomocniczych i akcesoriów (instalowalne w terenie)
---Zintegrowana ochrona przed wyciekiem ziemi za pośrednictwem MicroLogic Vigi (przełącznik przecieku ziemi - ELCB)

Zintegrowany elektroniczny wyłącznik przeciekający
Niewielkie rozmiary, wysoka wydajność, integracja ochrony dystrybucji i ochrony przed wyciekiem
Zintegrowanie w jednej elektronicznej jednostce podróży
400-630A termo-magnetyczny wyłączacz obwodów w kształtowanym przypadku
Wysokoprądowy przerywacz magnetyczny termiczny, elastyczne i niezawodne rozwiązanie ochrony
Uniwersalny elektryczny mechanizm pracy
Nowa konstrukcja, napęd bezpośredni, zasilanie szerokiego napięcia
MicroLogic 5B elektroniczny urządzenie podróży i kompletny wyłącznik
Całkowity zasięg prądu, pełny parametr regulowany, każda ochrona może być zamknięta
Pozostałe urządzenia i urządzenia, z wyłączeniem:
Ten sam rozmiar, dwa zestawy niezależnych suchych kontaktów, mogą być podłączone do różnych, wtórnych napięć

Wnioski
Doskonały wybór dla wszystkich zastosowań standardowych i specyficznych, w tym:

Standardowe zastosowania: przemysł, budynki, infrastruktury
Specyficzne zastosowania wymagające wysokich osiągów: żeglugi morskie, wydobycie i przetwarzanie ropy naftowej i gazu ziemnego, działalność górnicza, produkcja metali i minerałów oraz centra danych
Systemy wymiany źródeł (TransferPact): sektor usług (szpitale operacyjne, komputery), przemysł (liny montażowe, maszyny statkowe itp.), infrastruktury (ścieżki startowe, koleje itp.)

Charakterystyka
Prąd nominalny w kadrze	100A, 160A, 250A, 400A, 630A 800A,1000A, 1250A, 1600A;
Obecne ratingi jednostek podróży	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A1200A, 1250A, 1500A, 1600A;
Pojemność przełomowa	16, 25, 36, 50, 70, 100, 150, 200KA i Ics=100%Icu;
Rodzaj jednostki podróży	Wykorzystanie urządzeń o charakterze termomagnetycznym, elektronicznym;
Rodzaj zabezpieczenia	Ochrona dystrybucji, ochrona przed wyciekiem, ochrona silnika;
Sposób instalacji	Typ stały, typ podłączalny, typ wyjmowalny;
Tryb działania	Przełączanie uchwytu, Obrót uchwytu, Rozszerzenie uchwytu obrotowego, Elektryczny mechanizm sterowania, Pojemność rozbicia;
