Compact NSX
Zakres prądu ramki ComPact NSX wynosi od 100A do 630A, a poziomy hamowania obejmują 36KA, 50KA, 70KA, 100KA i 150KA.ręcznik obrotowy, rozszerzony uchwyt obrotowy i mechanizm pracy elektryczny.2Mikrofon.3, itp., w celu osiągnięcia takich funkcji, jak ochrona dystrybucji, ochrona silnika, ochrona generatora, zastosowanie 400 Hz, przełącznik obciążenia i system przełączania podwójnej mocy.Jednostki typu A lub E mogą mierzyć różne parametry mocy, urządzenie wyświetlające drzwi szafy FDM121 może wyświetlać informacje mierzone przez wszystkie urządzenia wyświetlające,Moduł komunikacji Modbus może być stosowany z BSCM (modułem sterowania stanem przełącznika biegów) i elektryczną obsługą z funkcją komunikacji w celu osiągnięcia czterech funkcji zdalnych.
Specyfikacja:
--- Elastyczna instalacja w dowolnej pozycji: centralna lub ścienna
--- Prąd nominalny: od 16 do 630 A
---9 zdolności przerywania dla dwóch rozmiarów wyłączników:
- do 250 A: 25, 36, 50, 70, 100, 150, 200 kA przy 415 V
- do 630 A: 36, 50, 70, 100, 150, 200 kA przy 415 V
- obydwa rozmiary wyłączników 75 i 100 kA przy 690 V
---1, 2, 3 i 4 wersje biegunowe dostępne
--- Szeroki zakres zabezpieczeń elektronicznych i termo-magnetycznych
--- Zaawansowana jednostka wytrzymałościowa z wbudowanym pomiarem mocy: I, U, P, E, THD, f, CosPhi
--- Wymienne jednostki wycieczkowe, aby ulepszyć panel o bardziej inteligentne funkcje
--- system podłączenia i gotowego okablowania oraz akcesoria łączności
---Wielka liczba opcji dla urządzeń pomocniczych i akcesoriów (instalowalne w terenie)
---Zintegrowana ochrona przed wyciekiem ziemi za pośrednictwem MicroLogic Vigi (przełącznik przecieku ziemi - ELCB)

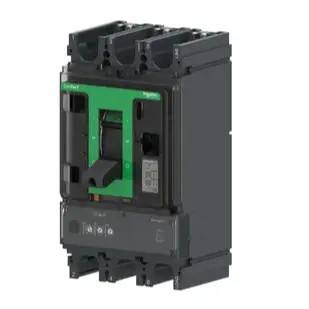

400-630A Przełącznik elektromagnetyczny cieplnySpecyfikacja:
Dwukrotnie obracająca się konstrukcja kontaktowa, maksymalny rozbiór Ics=100%Icu=150kA
Doskonałe działanie ograniczające prąd i funkcja wyładowania energii, zmniejszająca uszkodzenia prądu awaryjnego urządzeń elektrycznych
Prąd ramy: 400/630A
Prąd nominalny (40°C): 400/500/600A
Pojemność przełomowa: Ics=100%Icu=36/50/70/100/150kA
Napęd znamionowy Ue=690V
napięcie izolacyjne Ui= 800V
Liczba słupów: 3P3D/4P4D
Jednostka wywołująca: TMA
Ir=0,7-1 W ustawialnym
Ii=4-10 W ustawialnym
| Typ ComPacT |
Poziom klatki |
Pojemność przełomowa |
Liczba słupów |
Jednostka podróży |
Liczba jednostek podróży |
Następne |
| NSX = C |
63m = 11 |
16kA = E |
1P = 1 |
TMD = TM |
16 = 016 |
EverLink = L |
| NSXm = C |
160 m = 12 |
25kA = B |
2P = 2 |
MA = MA |
20 = 020 |
Prężnik = B |
| |
100 = 10 |
36kA = F |
3P3D = 3 |
TMG = MG |
25 = 025 |
Stałe = F |
| |
160 = 16 |
50kA = N |
4P4D = 4 |
Mik 1,3 M = 1 M |
30 = 030 |
DC = D |
| |
250 = 25 |
70kA = H |
3P2D = 5 |
Mik 2.2/2.3 = 2D |
40 = 040 |
Przełącznik = S |
| |
400 = 40 |
100kA = S |
4P3D = 6 |
Mikrometr 2,2G = 2G |
50 = 050 |
PV prądu stałego = DP |
| |
630 = 63 |
150kA = L |
|
Mik 4.1/4.2/4.3 = 4V |
63 = 063 |
|
| |
800 = 80 |
- Nie. |
|
Mikrometr 4,2 = 4V |
80 = 080 |
/Zidentyfikowane |
| |
|
|
|
- Nie. |
100 = 100 |
zmiana = T |
| |
|
|
|
|
- Nie. |
|





Wnioski
Doskonały wybór dla wszystkich zastosowań standardowych i specyficznych, w tym:
Standardowe zastosowania: przemysł, budynki, infrastruktury
Specyficzne zastosowania wymagające wysokich osiągów: żeglugi morskie, wydobycie i przetwarzanie ropy naftowej i gazu ziemnego, działalność górnicza, produkcja metali i minerałów oraz centra danych
Systemy wymiany źródeł (TransferPact): sektor usług (szpitale operacyjne, komputery), przemysł (liny montażowe, maszyny statkowe itp.), infrastruktury (ścieżki startowe, koleje itp.)
| Charakterystyka |
| Prąd nominalny w kadrze |
100A, 160A, 250A, 400A, 630A 800A,1000A, 1250A, 1600A; |
| Obecne ratingi jednostek podróży |
2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A1200A, 1250A, 1500A, 1600A; |
| Pojemność przełomowa |
16, 25, 36, 50, 70, 100, 150, 200KA i Ics=100%Icu; |
| Rodzaj jednostki podróży |
Wykorzystanie urządzeń o charakterze termomagnetycznym, elektronicznym; |
| Rodzaj zabezpieczenia |
Ochrona dystrybucji, ochrona przed wyciekiem, ochrona silnika; |
| Sposób instalacji |
Typ stały, typ podłączalny, typ wyjmowalny; |
| Tryb działania |
Przełączanie uchwytu, Obrót uchwytu, Rozszerzenie uchwytu obrotowego, Elektryczny mechanizm sterowania, Pojemność rozbicia; |
