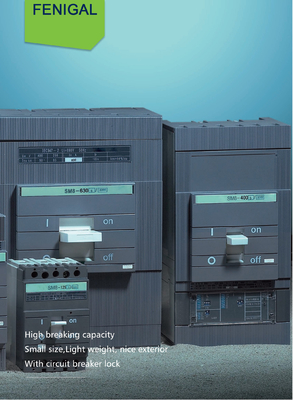

Wyłącznik kompaktowy serii SM8

Słowo kluczowe: 1P, 2P, 3P (3P + N), 4Pole, Złóż wniosek o odłącznik, Elektryczne i termomagnetyczne urządzenie wyzwalające

Zapewnij miniaturowe blokady wyłączników automatycznych, podobne do ABB

Wniosek

Wyłącznik kompaktowy serii SM8 (zwany dalej MCCB) to nowa seria MCCB, która została opracowana ściśle według

międzynarodowe standardy i wyprodukowane przy użyciu zaawansowanej technologii.

Ten produkt jest zgodny zIEC60947-2.Wyłącznik kompaktowy, o znamionowym napięciu izolacji od 500 V(lnm ≤ 160 A) do (lnm ≥ 250 A) jest przeznaczony do stosowania w sieciach dystrybucyjnych posiadającychprąd znamionowy 10A do 1600A, znamionowe napięcie robocze380/400V do 660/690,przeznaczony do rozdziału energii, ochrony urządzeń i obwodów elektrycznych przed przeciążeniem, zwarciem i podnapięciem, a także w większości przypadków do rzadkiego przełączania obwodów elektrycznych.Wyłączniki kompaktowe o obciążalności do 400 A włącznie mogą być używane do rzadkiego uruchamiania i przerywania silników klatkowych oraz do ochrony silników przed przeciążeniem, zwarciem i pod napięciem.

Wyłączniki serii SM8 mogą być wyposażone w akcesoria elektryczne i mechaniczne, takie jak wyzwalacz podnapięciowy, wyzwalacz napięciowy, styki pomocnicze, styk alarmowy, napęd elektryczny i obrotowy uchwyt mechaniczny itp.

Inteligentne wyłączniki kompaktowe serii SM8 są wyposażone w wyzwalacz elektroniczny z funkcją ochrony obwodów elektrycznych i urządzeń nie tylko przed przeciążeniem, zwarciem i podnapięciem, ale także przed uszkodzeniem uziemienia.Jego inteligentne funkcje to: aktualna awaria;wyjście sygnału nadprądowego i monitorowanie otwarcia/zamknięcia wyłącznika, w szczególności inteligentny wyzwalacz jest zaprojektowany z interfejsem dostępnym do zdalnego pomiaru, zdalnej regulacji, zdalnego sterowania i zdalnej komunikacji pomiędzy wyłącznikami i komputerami.

Właściwości techniczne

Pełna gama aktualnych wartości znamionowych, które umożliwiają użytkownikom spełnienie wszystkich wymagań dotyczących ochrony instalacji

o wysokiej zdolności wyłączania zwarciowego

Typ B-Basic: ogólna zdolność wyłączania

Typ N-zwykły: zwykła zdolność zerwania

Typ S-Standard: standardowa zdolność wyłączania

H-wyższy typ hamowania: wyższa zdolność hamowania

Stopień znamionowych granicznych zdolności wyłączania zwarciowego

Klatka znamionowa lnm(A)	Znamionowa ostateczna zdolność wyłączania zwarciowego (lcu)
	20kA	25kA	30kA	35kA	50kA	65kA	70kA	85kA
125A	b	n
160A		b	n
250A				n	S	h
400A				n	S	h
800A				n	S		h
1600A					S			h
