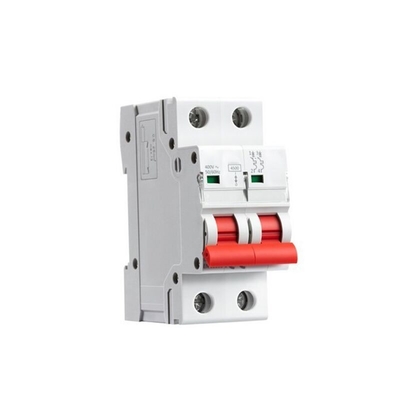

AC 50Hz/60Hz FM8 Wysokowyłącznikowy miniaturowy wyłącznik automatyczny 230V/400V
Mały wyłącznik automatyczny FM8 jest stosowany głównie w AC 50Hz / 60Hz, znamionowym napięciu roboczym 230V / 400V, prądzie znamionowym do 63A i niższym.Zwykle może być również używany jako rzadkie odłączanie i przełączanie linii.Wyłączniki są stosowane głównie w budynkach przemysłowych, handlowych, wieżowcach, gospodarstwach domowych i innych miejscach.
Aplikacja:
Seria SM8 Wyłącznik automatyczny (zwany dalej MCCB) to nowa seria MCCB, która została opracowana ściśle według
międzynarodowe standardy i produkowane przy użyciu zaawansowanej technologii.
Ten produkt jest zgodny zIEC60947-2.Wyłączniki o znamionowym napięciu izolacji 500V(lnm ≤ 160A) do(lnm ≥ 250A) przeznaczone są do stosowania w sieciach dystrybucyjnych oprąd znamionowy od 10A do 1600A, znamionowe napięcie robocze380/400V do 660/690,przeznaczone do rozdziału mocy, ochrony urządzeń i obwodów elektrycznych przed przeciążeniami, zwarciami i podnapięciami, a także najczęściej do rzadkiego załączania obwodów elektrycznych.Wyłączniki kompaktowe o parametrach znamionowych do 400 A włącznie mogą być stosowane do rzadkiego uruchamiania i wyłączania silników klatkowych oraz do ochrony silników przed przeciążeniem, zwarciem i pod napięciem.
Wyłączniki serii SM8 mogą być wyposażone w osprzęt elektryczny i osprzęt mechaniczny, taki jak wyzwalacz podnapięciowy, wyzwalacz napięciowy, styki pomocnicze, styk alarmowy, napęd elektryczny, obrotowy napęd mechaniczny itp.
Inteligentne wyłączniki kompaktowe serii SM8 wyposażone są w elektroniczny wyzwalacz, którego zadaniem jest ochrona obwodów elektrycznych i urządzeń nie tylko przed przeciążeniem, zwarciem i podnapięciem, ale także przed uszkodzeniem uziemienia.Inteligentne funkcje to: awaria prądu;wyjście sygnału przetężenia i monitorowanie otwarcia/zamknięcia wyłącznika, w szczególności inteligentny wyzwalacz jest zaprojektowany z interfejsem dostępnym do zdalnego pomiaru, zdalnej regulacji, zdalnego sterowania i zdalnej komunikacji między wyłącznikami a komputerami.
Cechy:
- Zabezpieczenie przed zwarciem
- Ochrona przed przeładowaniem
- Funkcja izolacji
- Funkcja wskazania położenia styków
- Przezroczysta osłona przeznaczona do przenoszenia etykiety.
- Obsługa instalacji na szynie DIN 35 mm
- Obsługa górnego przychodzącego i dolnego wychodzącego typu okablowania lub dolnego przychodzącego i górnego wychodzącego typu okablowania.
- Potrafi wybrać akcesoria elektryczne i uzyskać odległe wskazanie stanu MCB: przerwanie, zamknięcie i wyzwolenie błędu.
- Potrafi wybrać akcesoria elektryczne i zrealizować zabezpieczenie podnapięciowe i przepięciowe MCB oraz wyzwalacz napięciowy.
| Funkcje elektryczne |
|
| Prąd znamionowy In |
1-63A |
| Polacy |
1P 2P 3P 4P |
| Napięcie znamionowe Ue |
1P: 230/400V~ 2/3/4P:400V~ |
| Napięcie izolacji Ui |
500 V |
| Częstotliwość znamionowa |
50/60 Hz |
| Znamionowa zdolność wyłączania |
4,5,6 kA |
| Znamionowe napięcie udarowe wytrzymywane (1,2/50) Uimp |
6kV |
| Napięcie probiercze dielektryka przy i ind.częstotliwość przez 1 min |
2,5 kV |
| stopień zanieczyszczenia |
2 |
| Charakterystyka uwalniania termomagnetycznego |
B, C, D |
| Żywotność elektryczna |
4000 |
| Żywotność mechaniczna |
10000 |
| Wskaźnik położenia styków |
Tak |
| Instalacja |
|
| Poziom zabezpieczeń |
IP20 |
| Temperatura odniesienia dla ustawienia elementu termicznego |
30℃ |
| Temperatura przechowywania |
-25~+70℃ |
| Zacisk Rodzaj połączenia |
Kabel/ Szyna zbiorcza |
| Rozmiar zacisku góra/dół dla kabla |
25 mm |
| Moment dokręcania |
3.0N |
| Połączenie |
Góra i dół |
| Połączenie z akcesoriami |
|
| Styk pomocniczy |
Tak |
| Kontakt alarmowy |
Tak |
| Wyzwalacz wzrostowy |
Tak |
| Wyzwolenie pod napięciem |
Tak |
